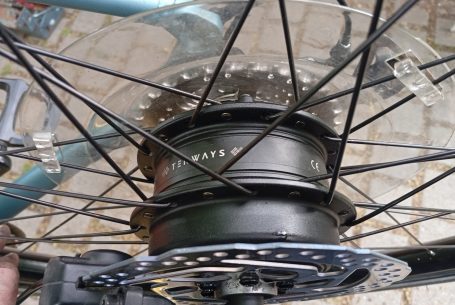

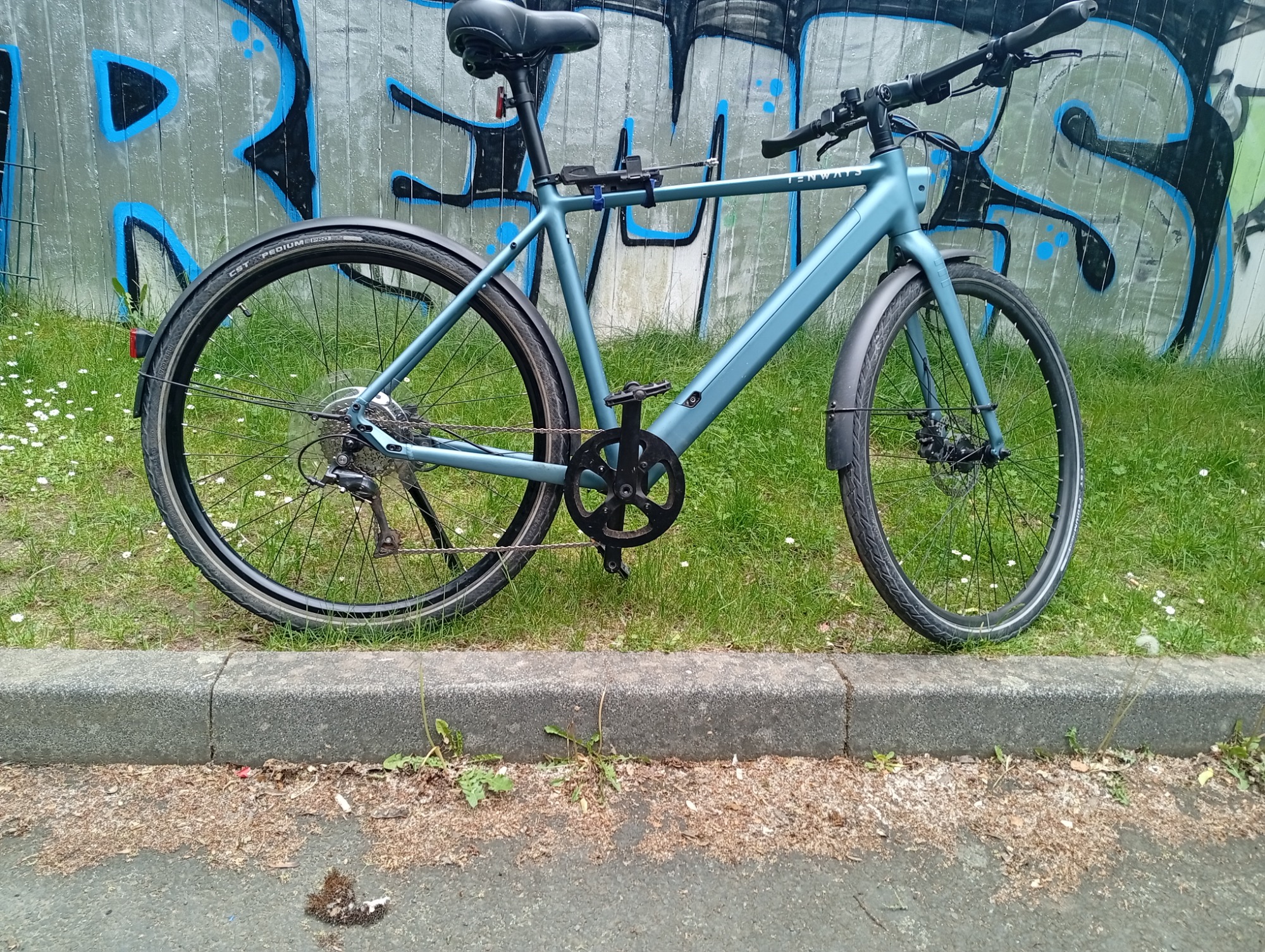

🛠️ E-Bike-Laufradbau in Perfektion: Custom-Einspeichung einer TENWAYS C-9 Nabe (bis 150 kg belastbar)

Der Bau eines E-Bike-Laufrads erfordert aufgrund der hohen Drehmomente des Heckmotors und des Systemgewichts maximale Präzision und kompromisslose Materialauswahl. Diese Dokumentation zeigt Schritt für Schritt, wie in unserer Werkstatt am Goetheturm ein extrem stabiles, bis 150 kg belastbares High-End-Laufrad entsteht.

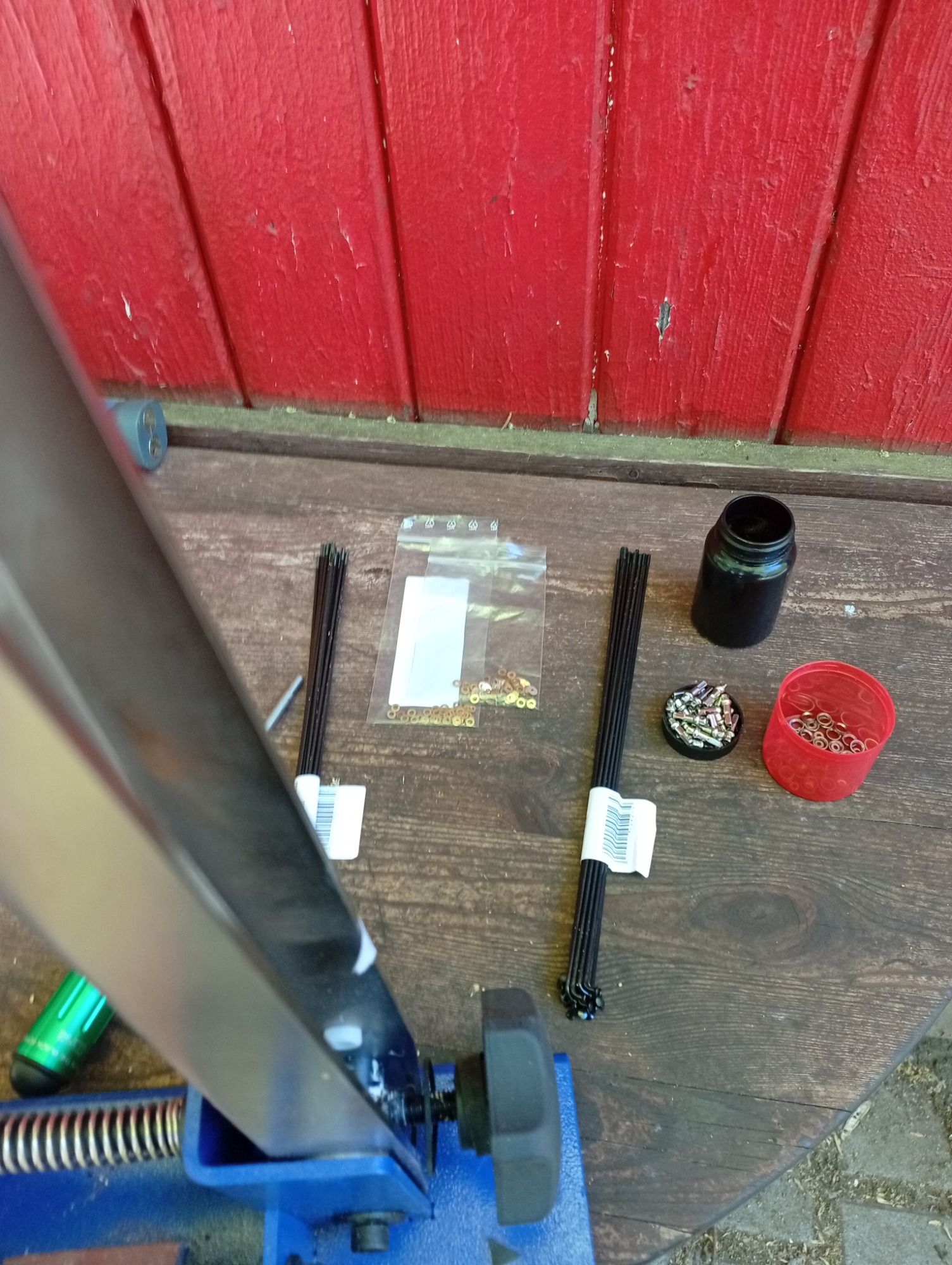

1. Die Vorbereitung: Die perfekte Materialauswahl für maximale Lasten

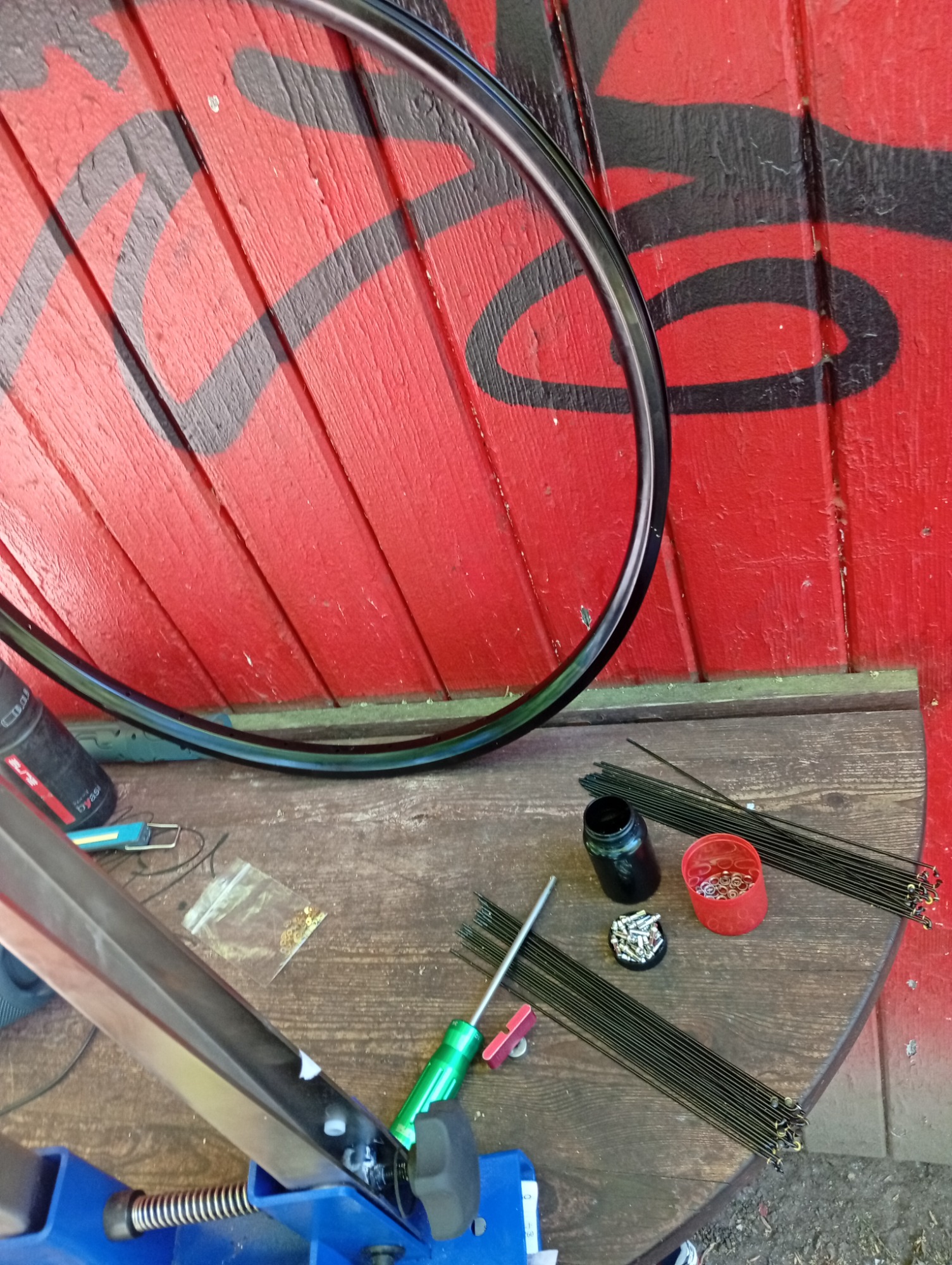

Ein perfektes Ergebnis beginnt mit der optimalen Auswahl der Komponenten. Um das Laufrad für Belastungen bis zu 150 kg freizugeben, setzen wir ausschließlich auf bewährte Heavy-Duty-Komponenten:

Sapim Strong Speichen: Diese konifizierten Speichen sind speziell für extrem hohe Belastungen und E-Bikes entwickelt.

Sapim Double Square Nippel & MG-Washer: Die speziellen Unterlegscheiben (MG-Washer) verteilen den Druck der Nippel ideal auf die Felgenbohrung und verhindern Risse in der Felge.

DT Swiss Messingscheiben: Diese werden präzise unter den Speichenbogen an der Nabe gesetzt, um das Spiel im Speichenloch perfekt auszugleichen und die Haltbarkeit der Speichen drastisch zu erhöhen.

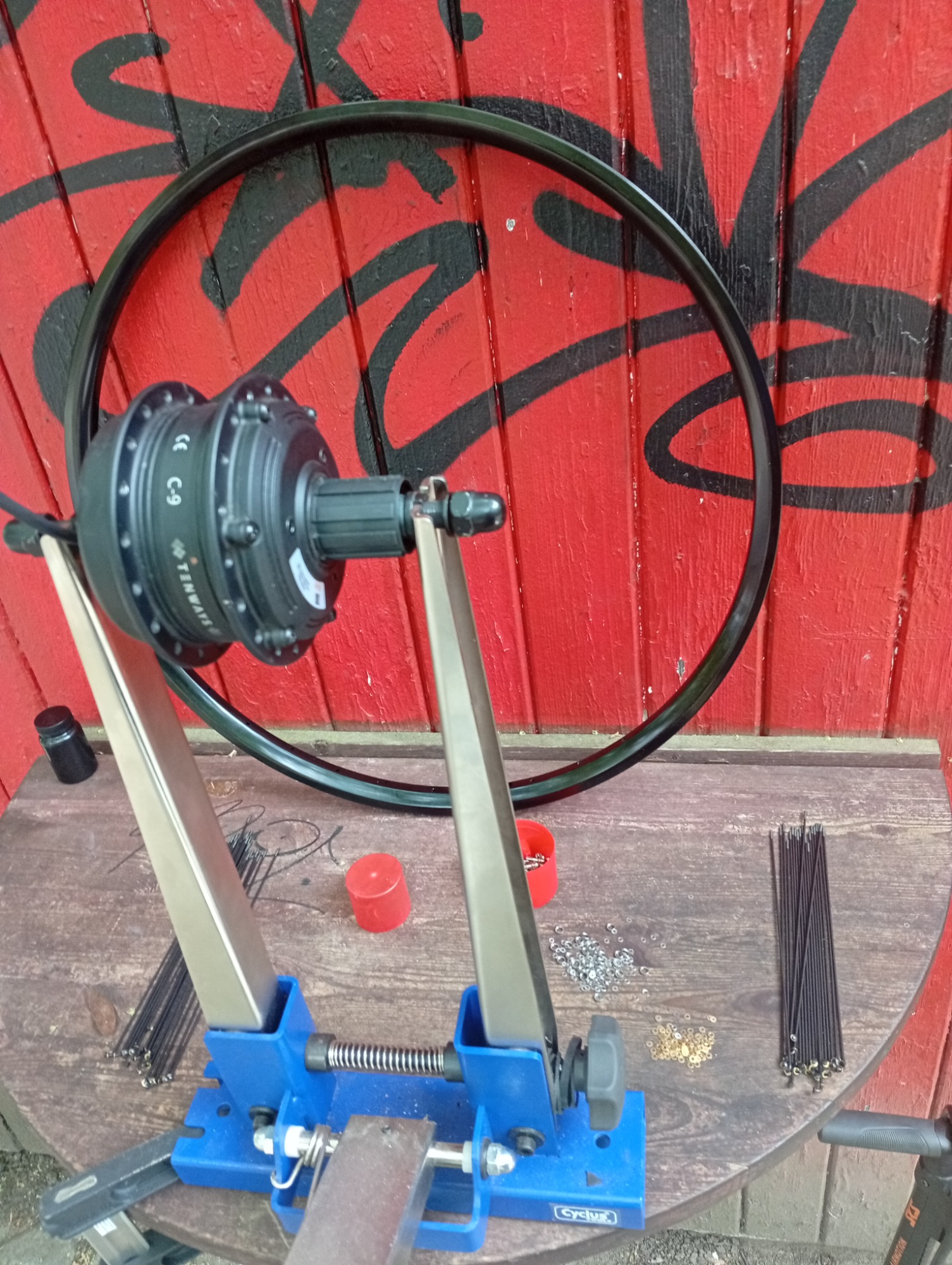

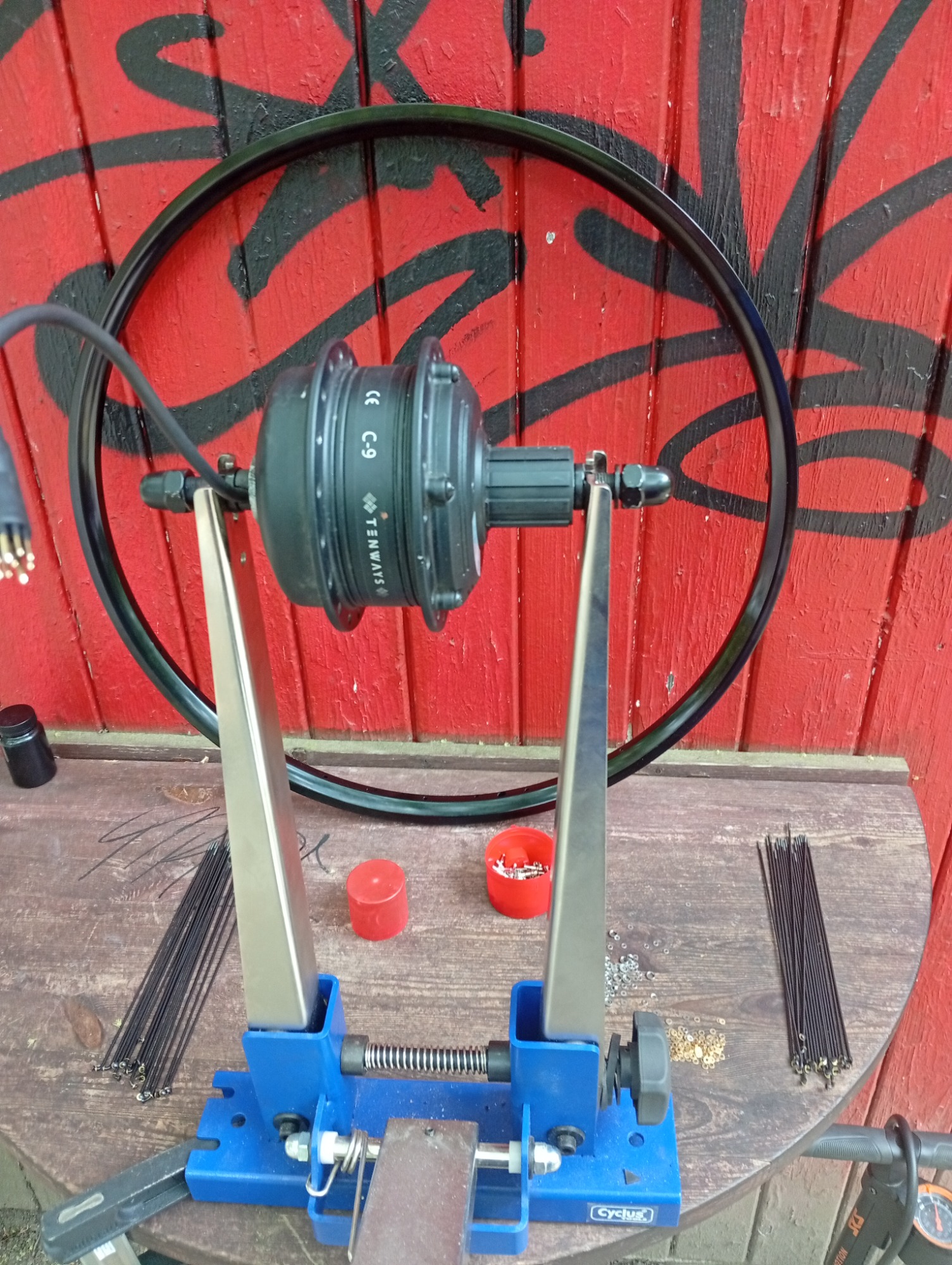

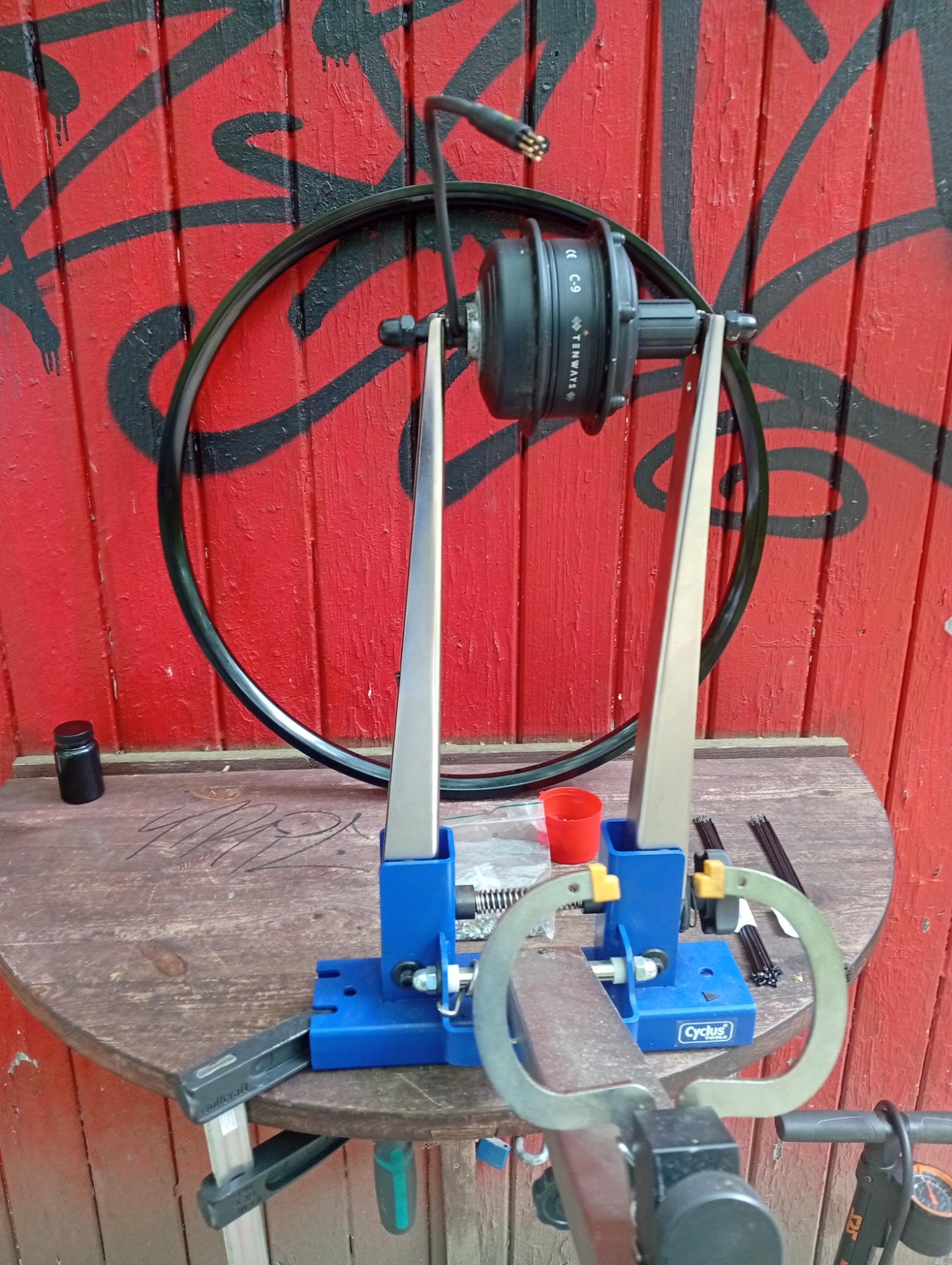

Das Werkzeug: Eingespannt wird die Nabe im professionellen Cyclus Tools Zentrierständer.

2. Das Einspeichen: Handarbeit mit edelstem Werkzeug & optimaler Geometrie

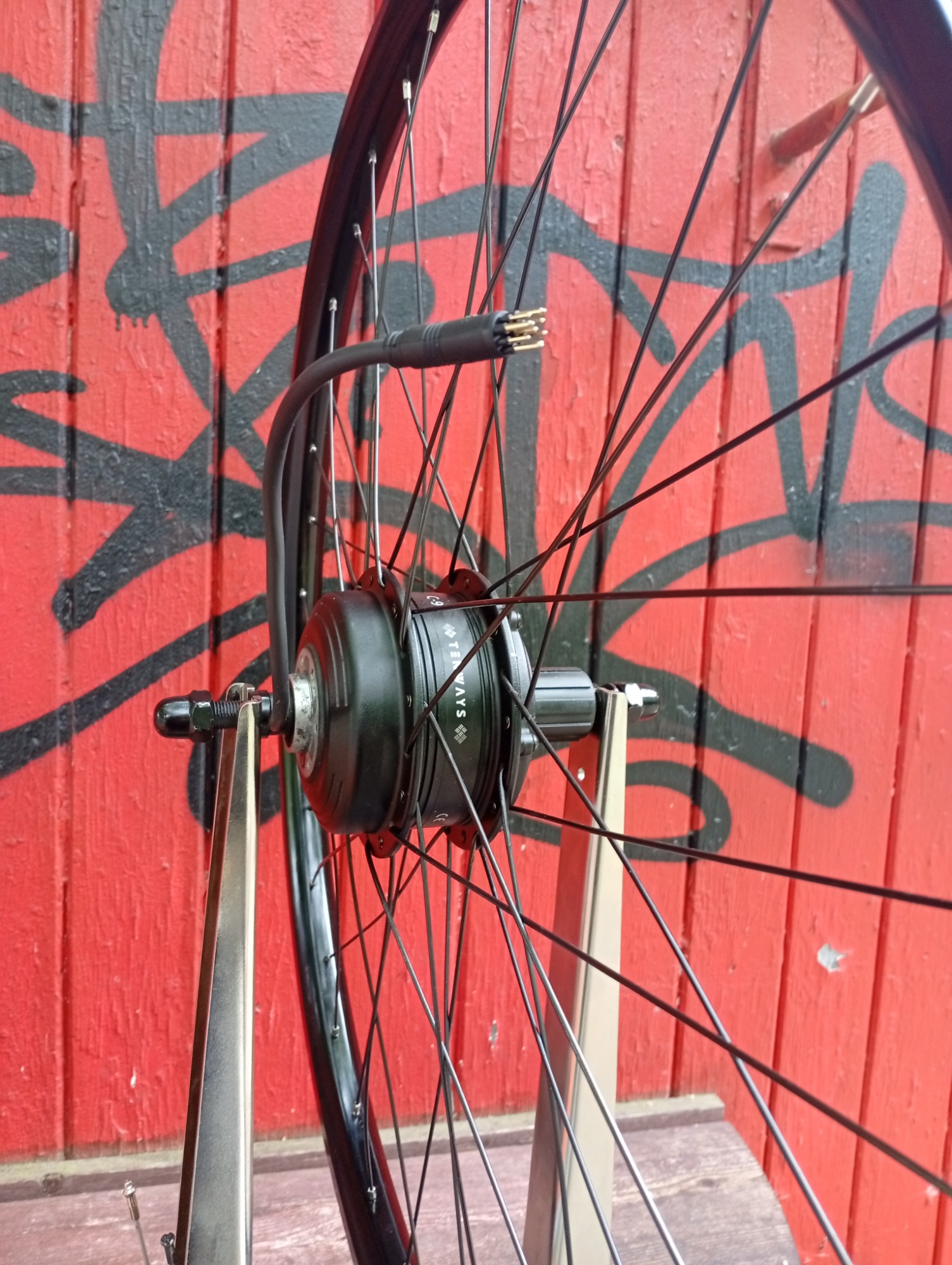

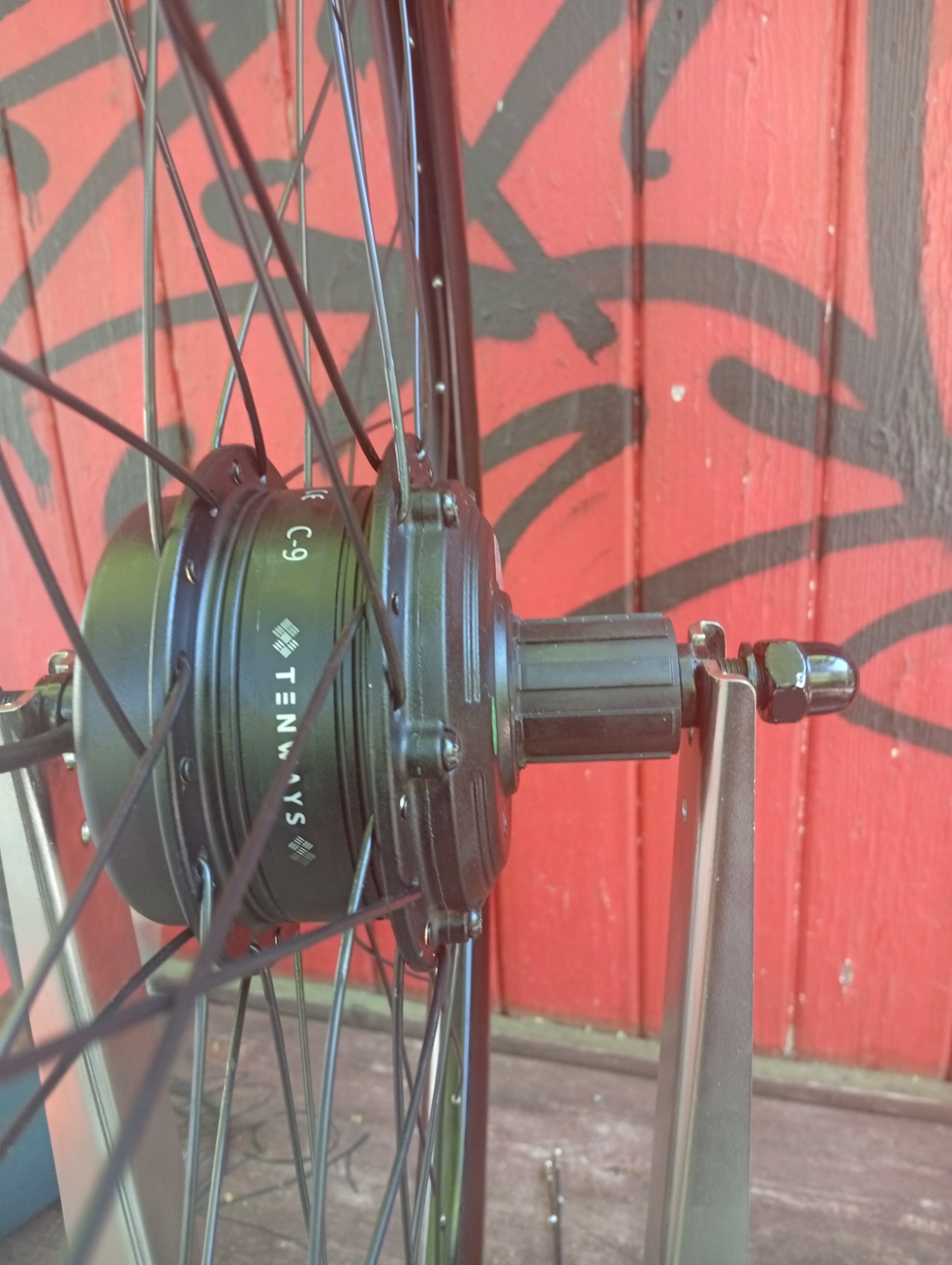

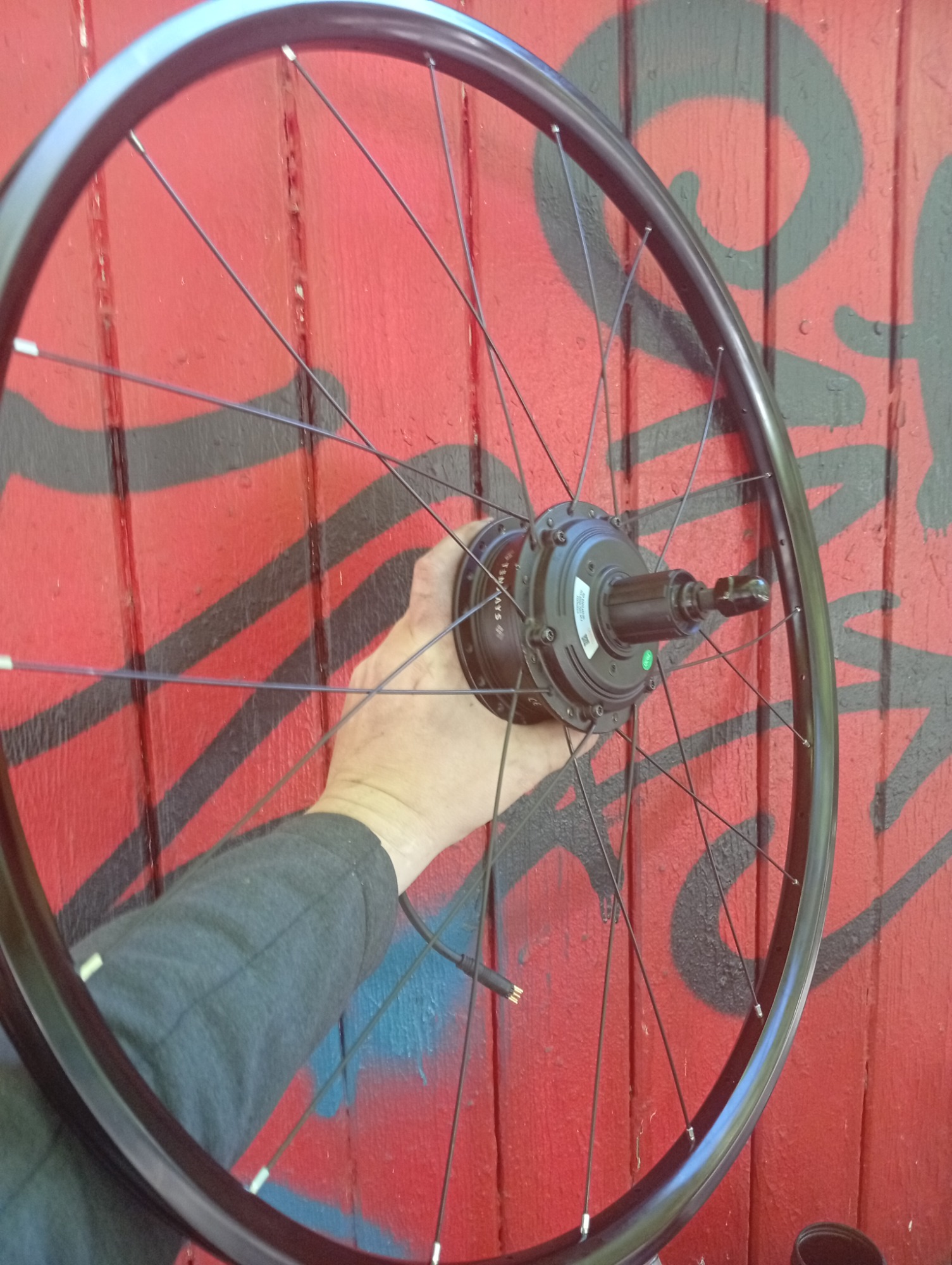

Nachdem die TENWAYS-Nabe fixiert ist, beginnt das präzise Einziehen der Sapim Strong Speichen. Jede Speiche wird mit den DT Swiss Messingscheiben am Nabenflansch versehen und über die MG-Washer perfekt in der Felge positioniert.

Optimale 2-fach Kreuzung: Aufgrund des großen Durchmessers des TENWAYS C-9 Nabenmotors bauen wir das Laufrad 2-fach gekreuzt auf. Dies sorgt für den perfekten Speicheneintrittswinkel in die Felge, verhindert ein Abknicken der Speichen am Nippel und garantiert eine optimale Drehmomentübertragung des Motors beim Beschleunigen.

Hierbei überlassen wir nichts dem Zufall und nutzen Werkzeug auf Manufaktur-Niveau:

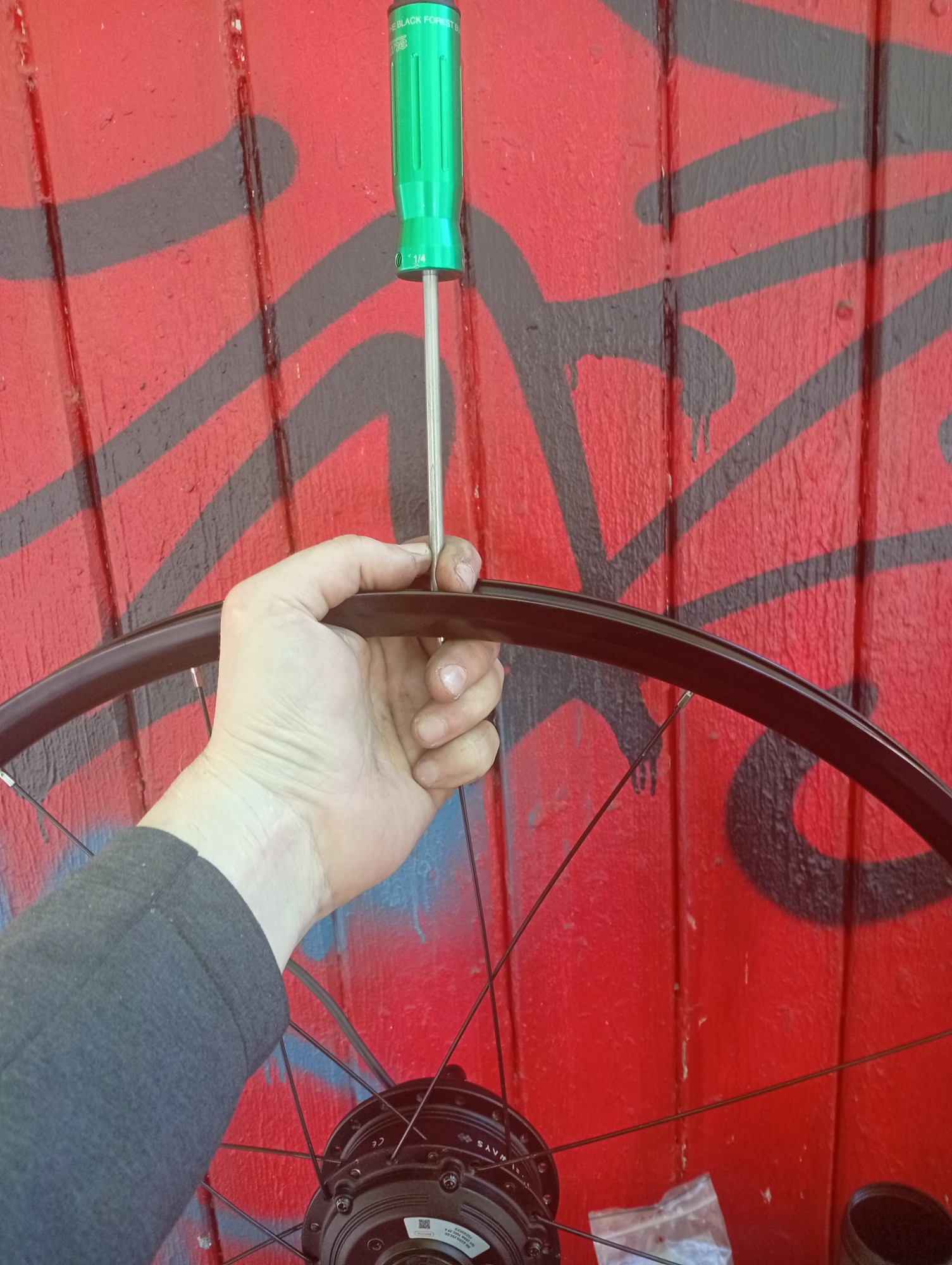

Für das erste Eindrehen der Nippel vom Felgenbett aus kommt der edle Tune Nippelspanner (der grüne Werkzeuggriff) zum Einsatz.

Für das spätere, kraftvolle Spannen und Zentrieren nutzen wir den Präzisions-Speichenschlüssel von P&K Lie. Dieser umschließt die Sapim Double Square Nippel perfekt von allen vier Seiten, um selbst bei hoher Speichenspannung jegliche Abnutzung oder Beschädigung der Nippel absolut auszuschließen.

3. Zentrieren & Qualitätsprüfung per Tensiometer

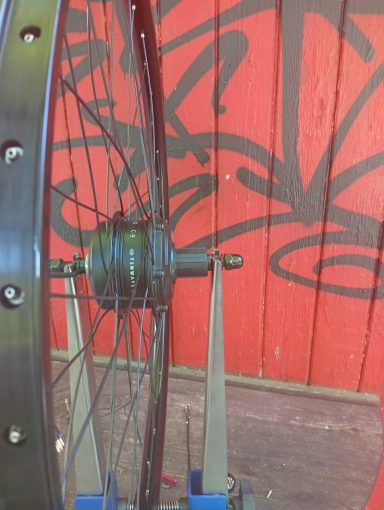

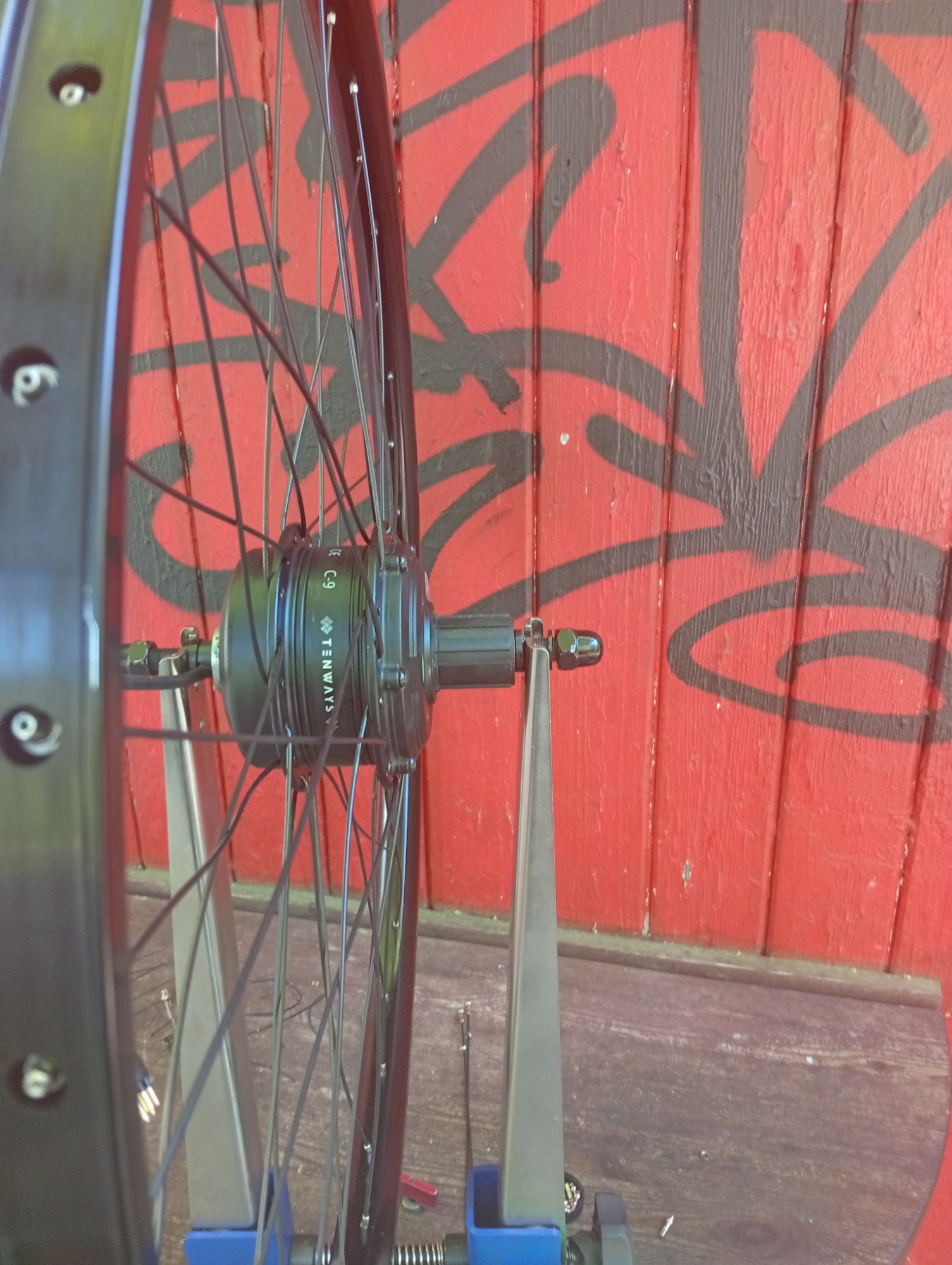

Jetzt folgt die Königsdisziplin: Das Laufrad wird perfekt in den Toleranzbereich zentriert, um jeglichen Höhen- oder Seitenschlag zu eliminieren.

Prüfung per Park Tool Tensiometer: Für eine kompromisslose Langlebigkeit setzen wir auf messbare Präzision. Die Speichenspannung wird bei jedem Arbeitsschritt mit einem kalibrierten Park Tool Tensiometer exakt überprüft und gleichmäßig austariert. Eine absolut homogene Speichenspannung ist bei einer Belastbarkeit von bis zu 150 kg der wichtigste Schutz gegen spätere Defekte.

Digitale Dokumentation: Dieser Prozess wird lückenlos dokumentiert. Als Kunde erhältst Du ein detailliertes PDF-Dokument mit dem exakten Speichenspannungsabbild Deines Laufrads für Deine Unterlagen.

4. Das Goetherad-Rundum-Sorglos-Paket

Wir vertrauen auf unsere Arbeit – und das spürst Du auch nach dem Kauf:

3 Jahre Spezial-Garantie für E-Bikes: Aufgrund der extremen Motor-Drehmomente begrenzen wir hier die Garantie (wie in unseren Bedingungen definiert) auf volle 3 Jahre gegen Speichenbruch – was für einen Heckmotor immer noch eine absolute Ansage ist!

Ersatzspeichen inklusive: Damit Du für alle Fälle gerüstet bist (z. B. auf großen Touren), legen wir Dir 4 Ersatzspeichen gratis dazu (2 für die Antriebsseite, 2 für die Bremsscheibenseite).

Das Ergebnis: Ein professionell zentriertes, extrem belastbares E-Bike-Laufrad mit optimaler 2-fach Kreuzung, das selbst für schwerste Belastungen bis 150 kg absolute Zuverlässigkeit und maximale Kilometerleistung bietet.

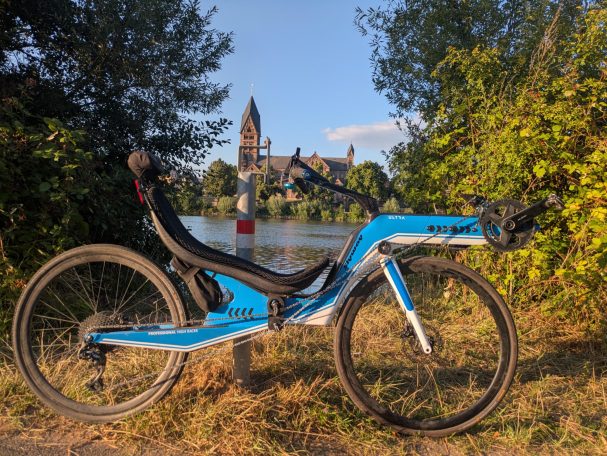

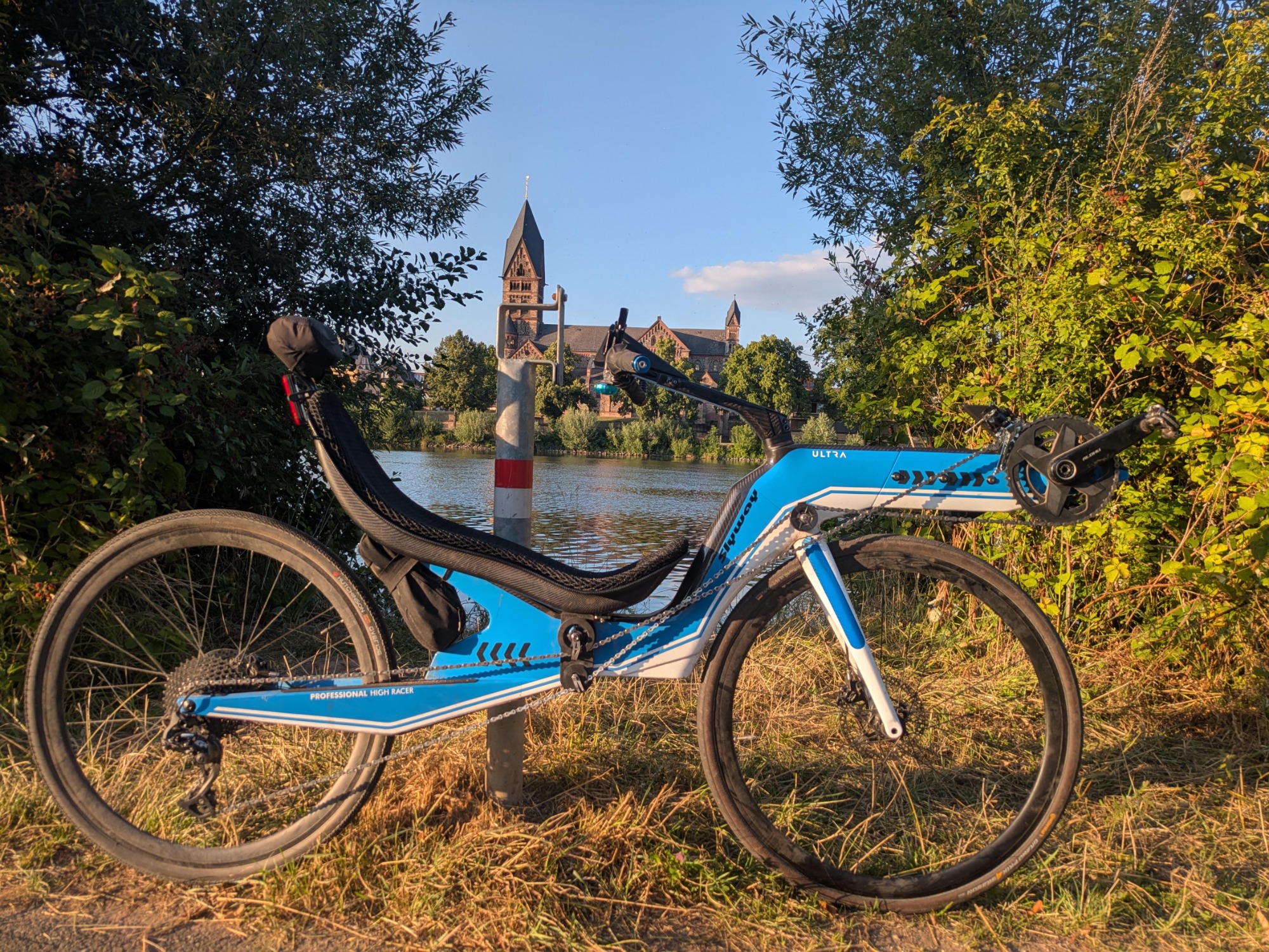

🛠️ High-End-Laufradbau für Spezialisten: Custom-Einspeichung einer Hope RS4 in ein 20-Zoll-Liegerad 🛠️

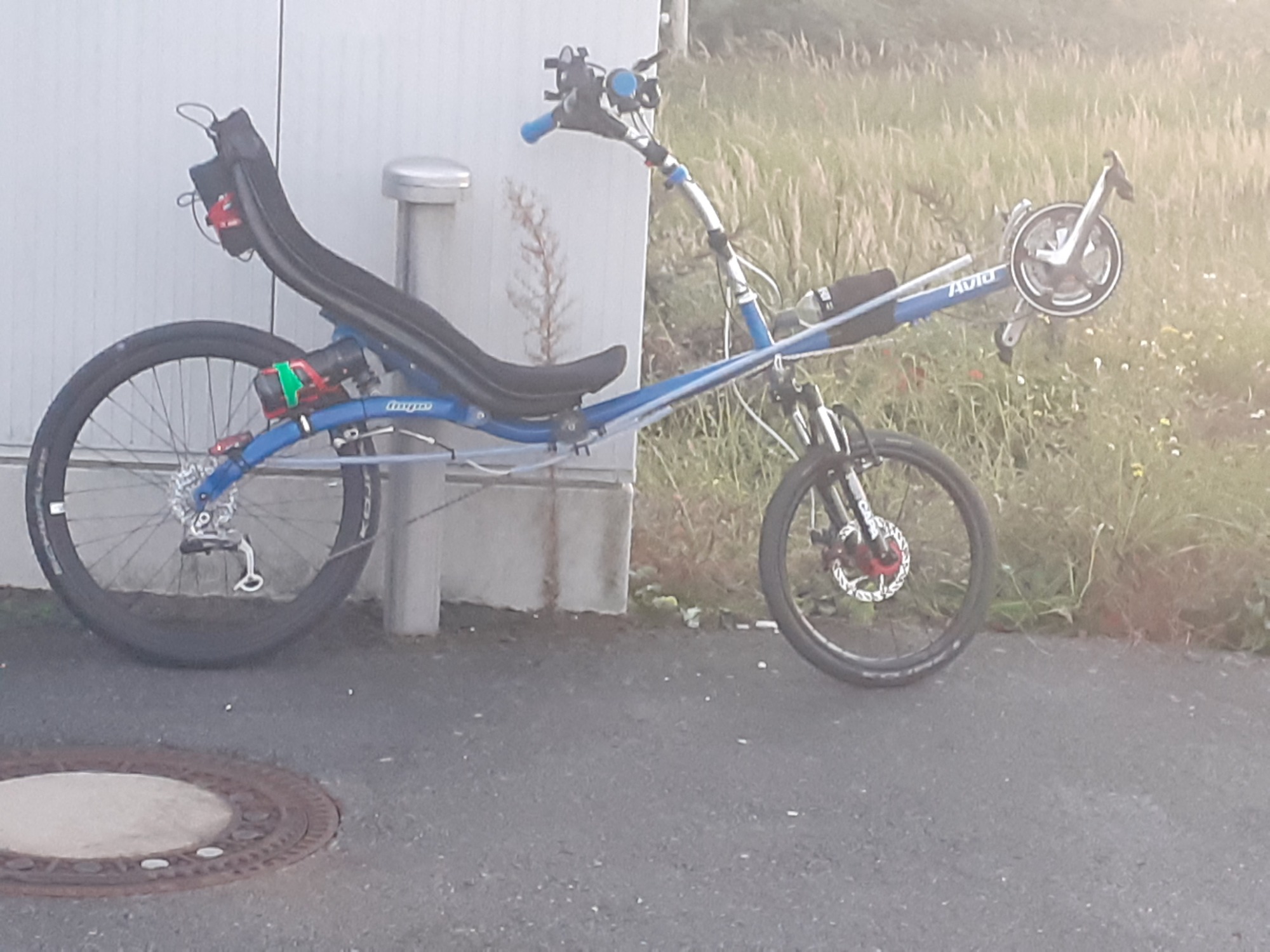

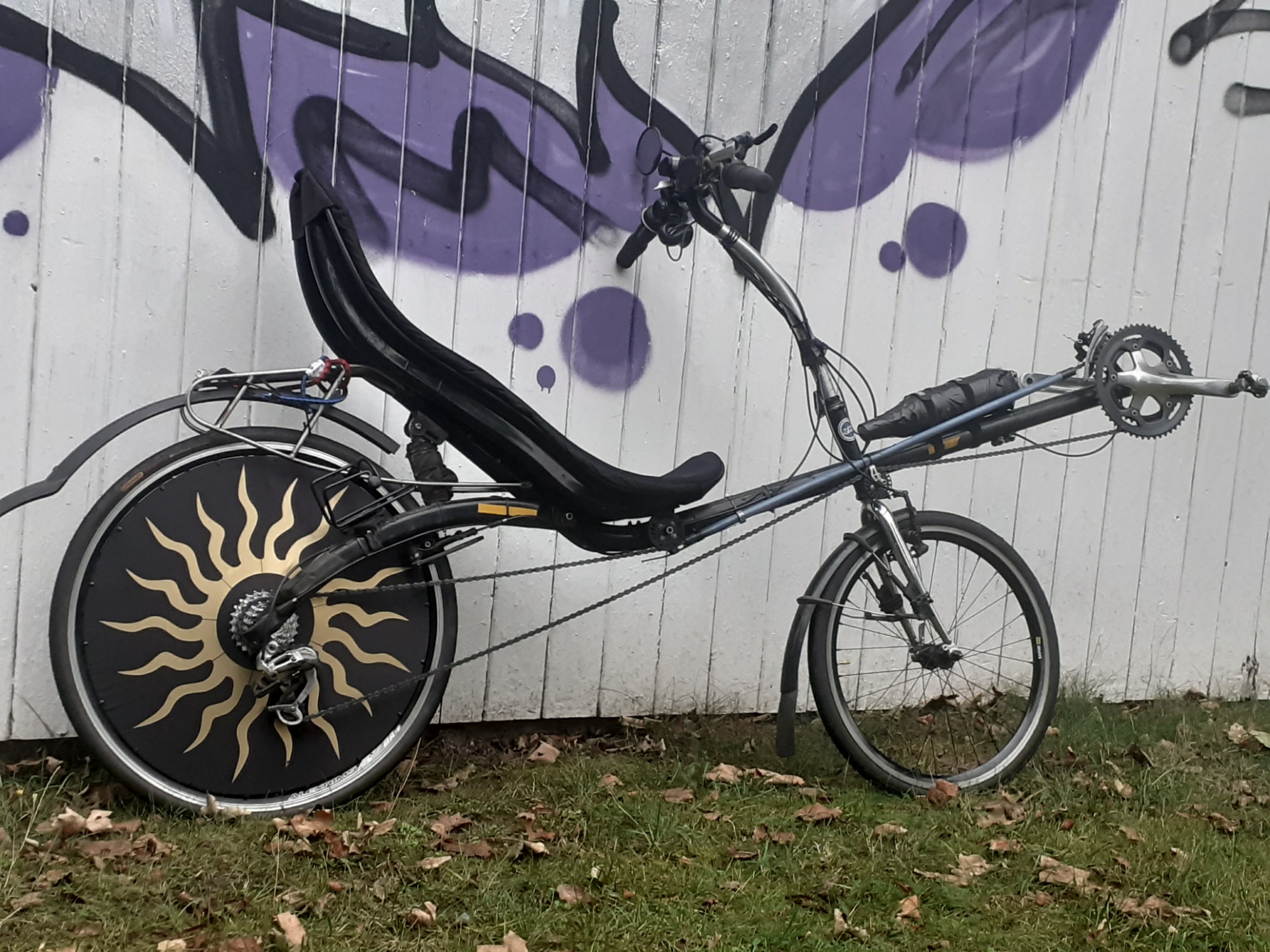

Ein Liegerad stellt ganz eigene, kompromisslose Anforderungen an den Laufradbau. Durch den kleinen Felgendurchmesser bei gleichzeitig enormen Antriebs- und Kettenkräften versagen Standard-Laufräder von der Stange oft nach kurzer Zeit. Diese Dokumentation zeigt, wie in unserer Werkstatt am Goetheturm ein extrem belastbares, verwindungssteifes, langlebiges 20-Zoll-High-End-Hinterrad mit einer Hope RS4 Nabe und der Kinlin XM25T Felge entsteht.

1. Die Komponenten-Auswahl: Britische Fräskunst trifft kompromisslose Materialschlacht

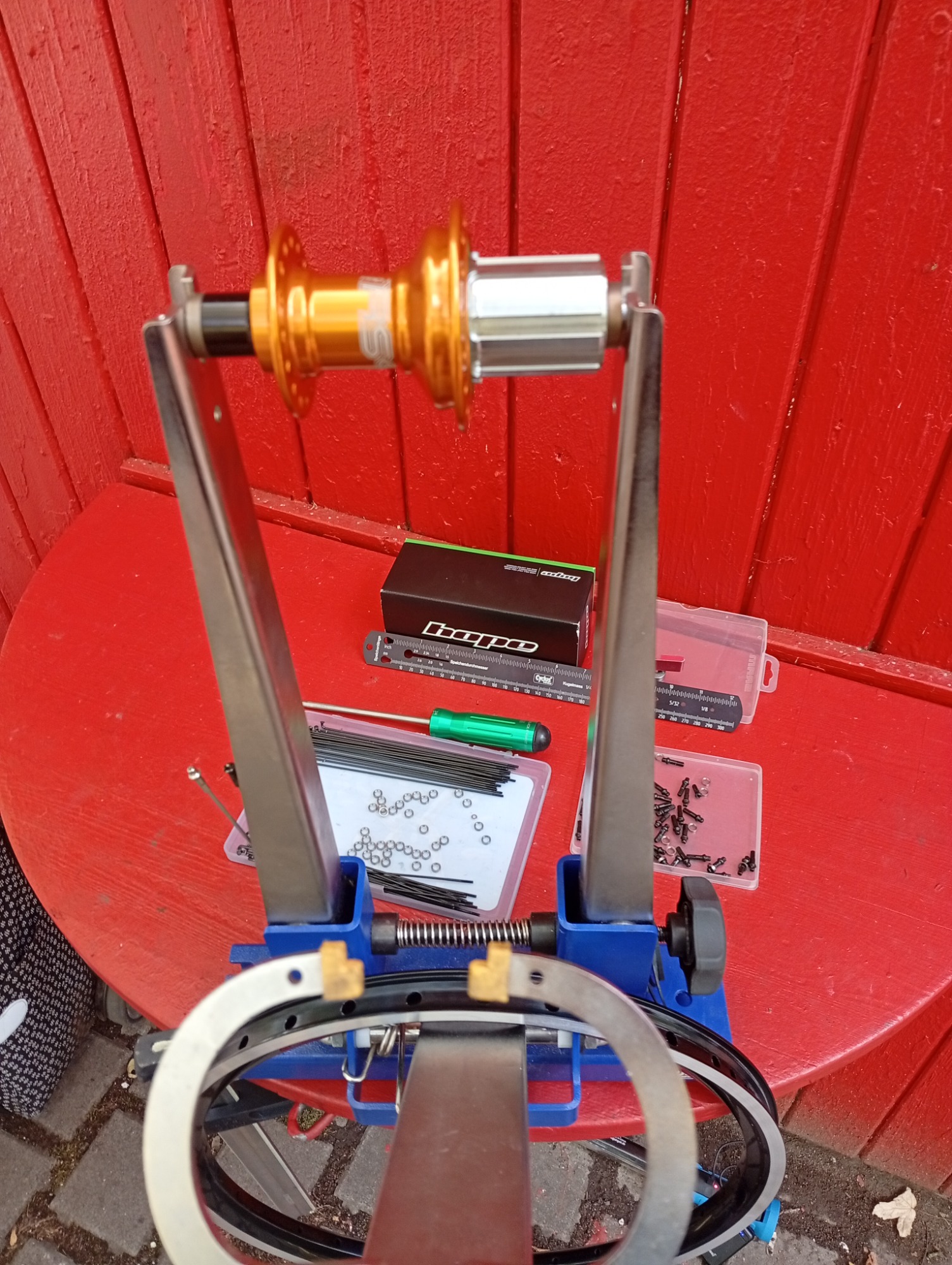

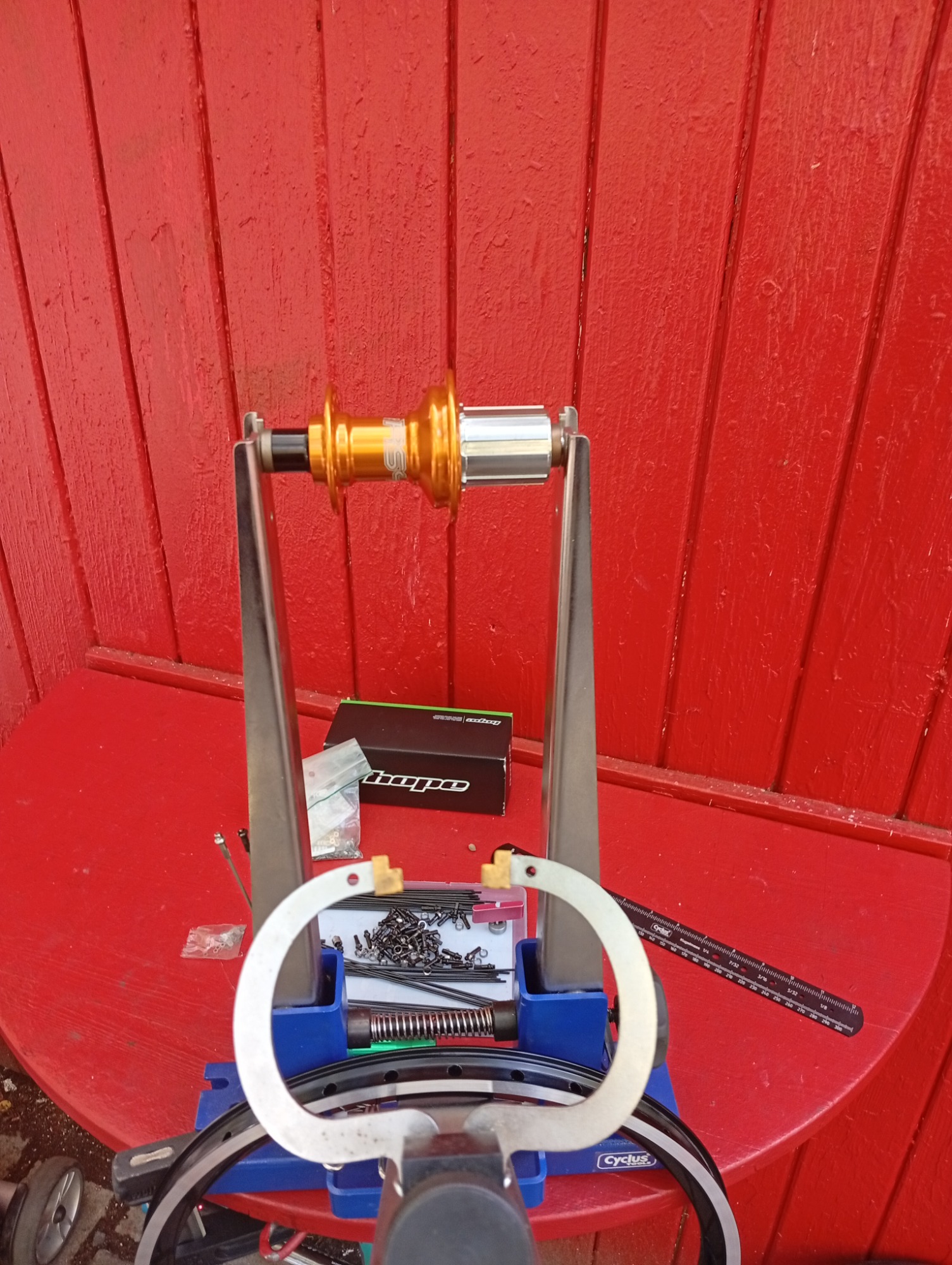

Um die rotierenden Kräfte und die speziellen Geometrien eines Liegerads dauerhaft zu beherrschen, setzen wir auf feinste, perfekt aufeinander abgestimmte Komponenten:

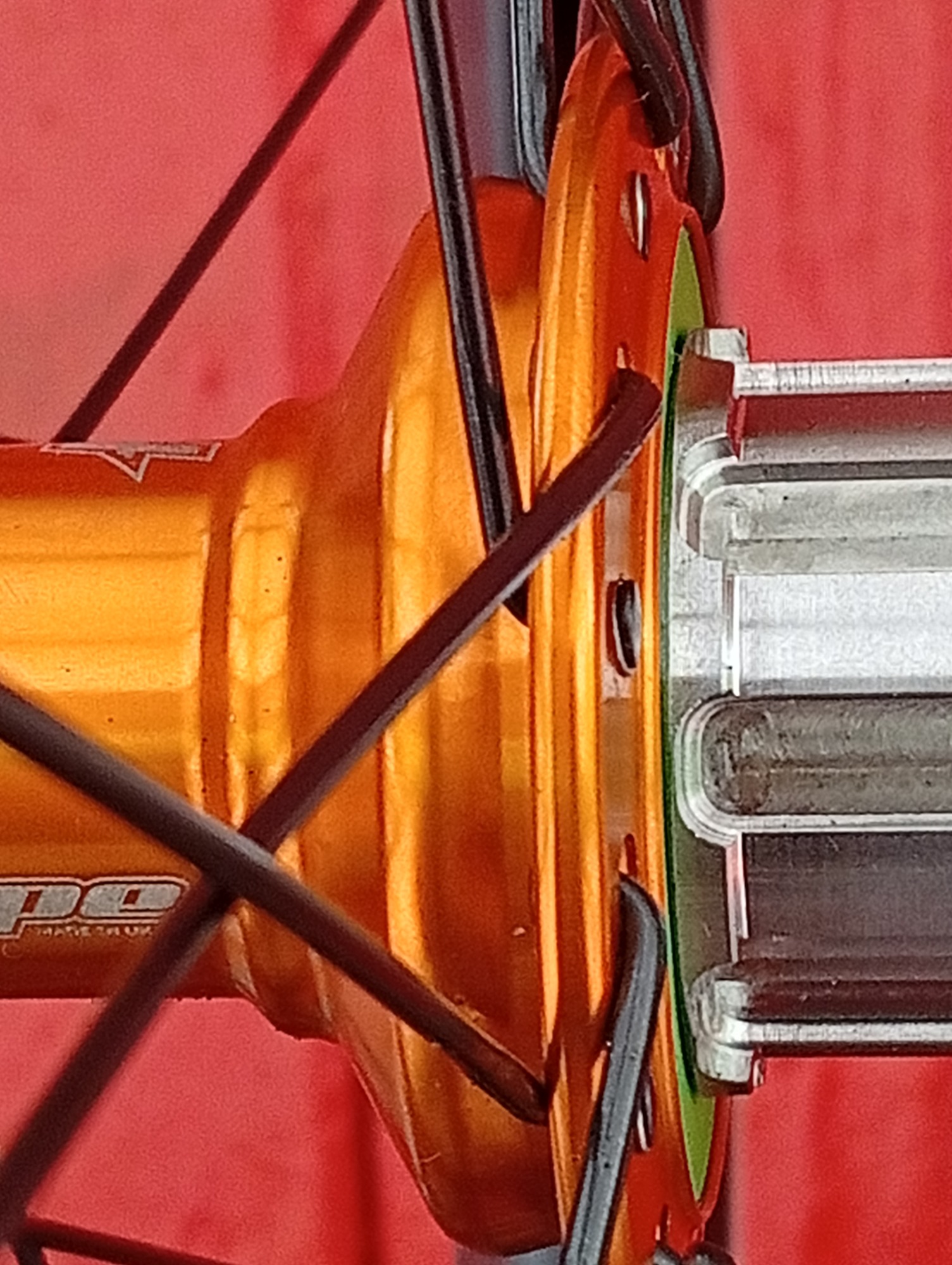

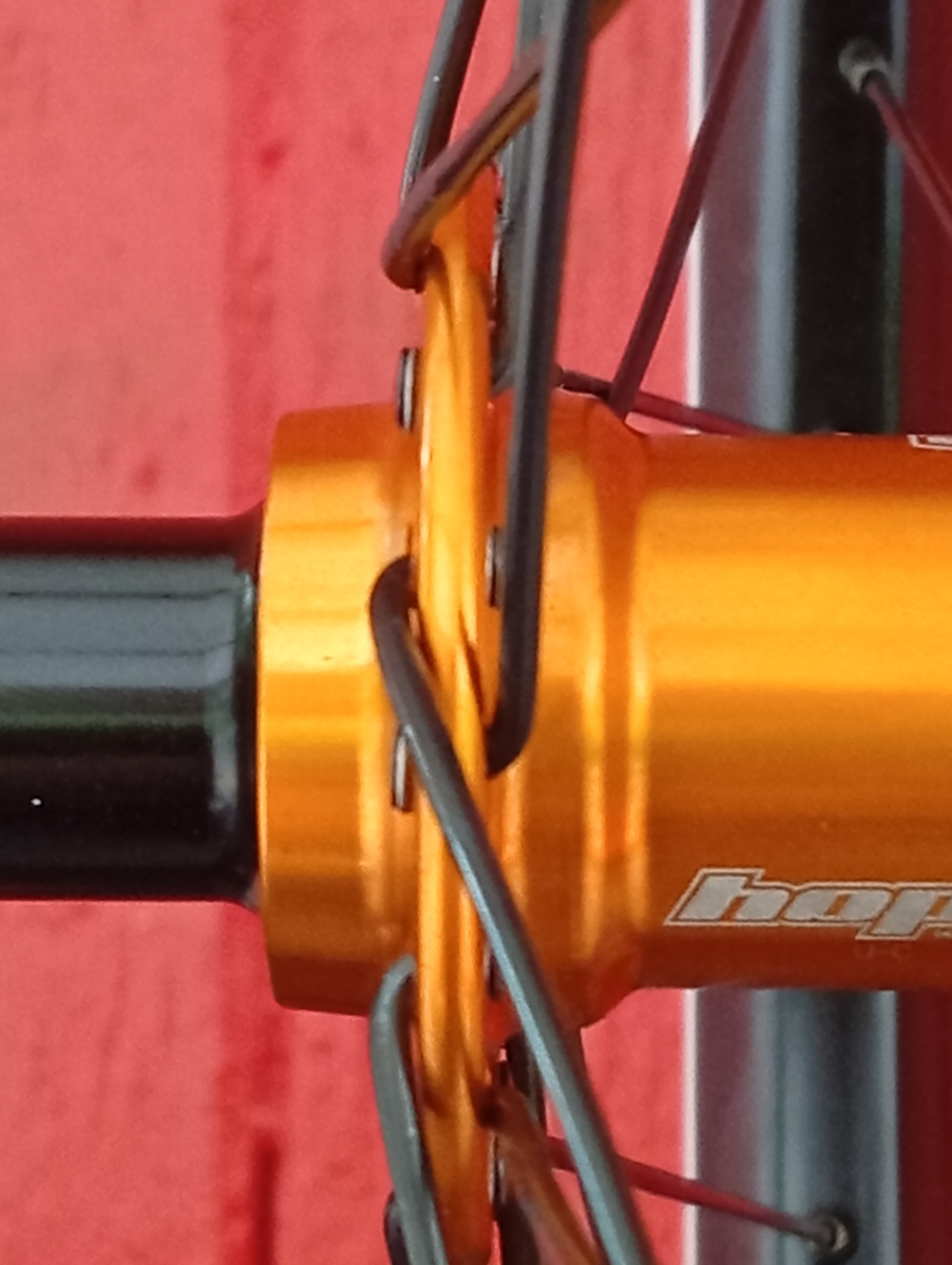

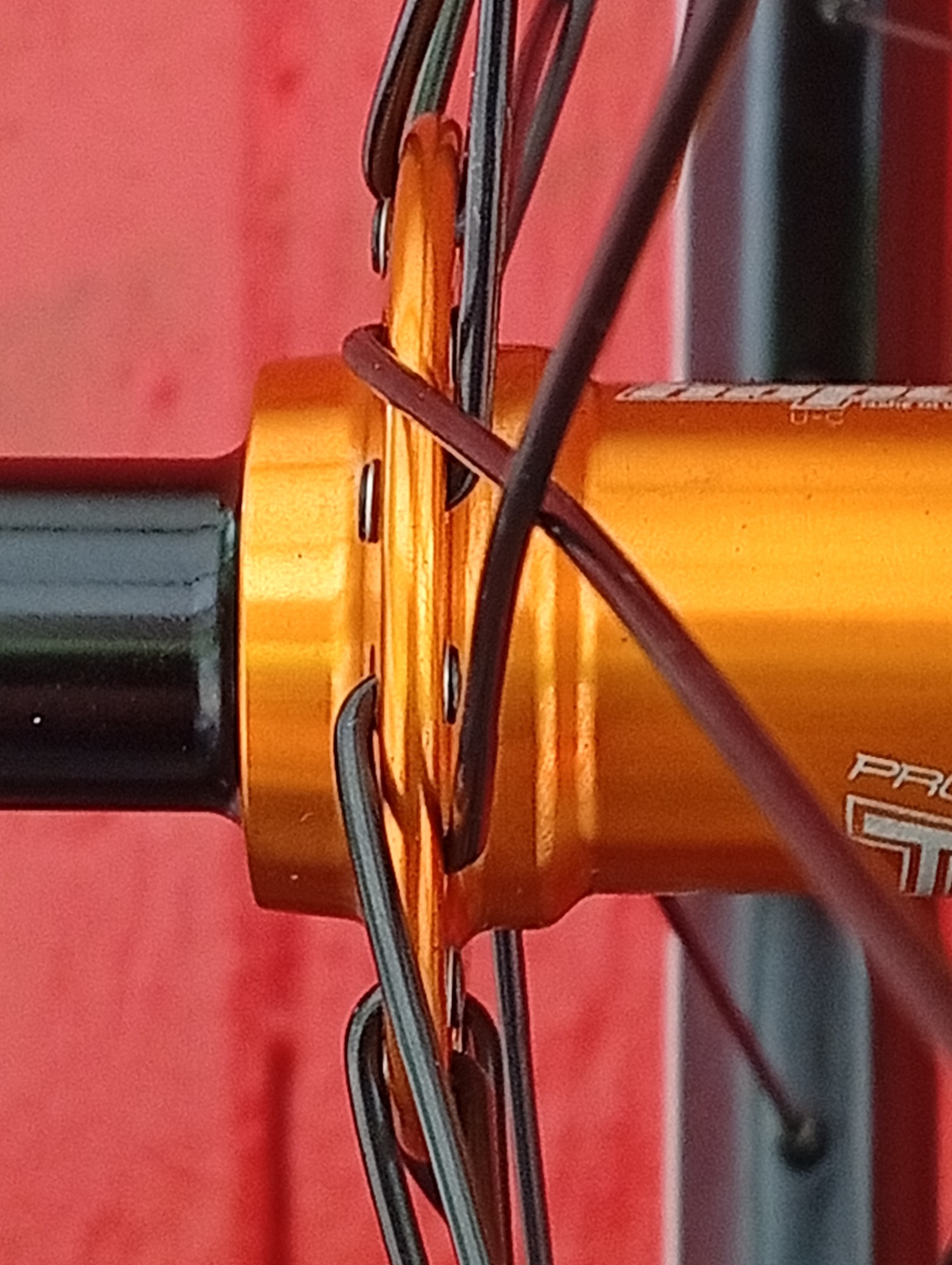

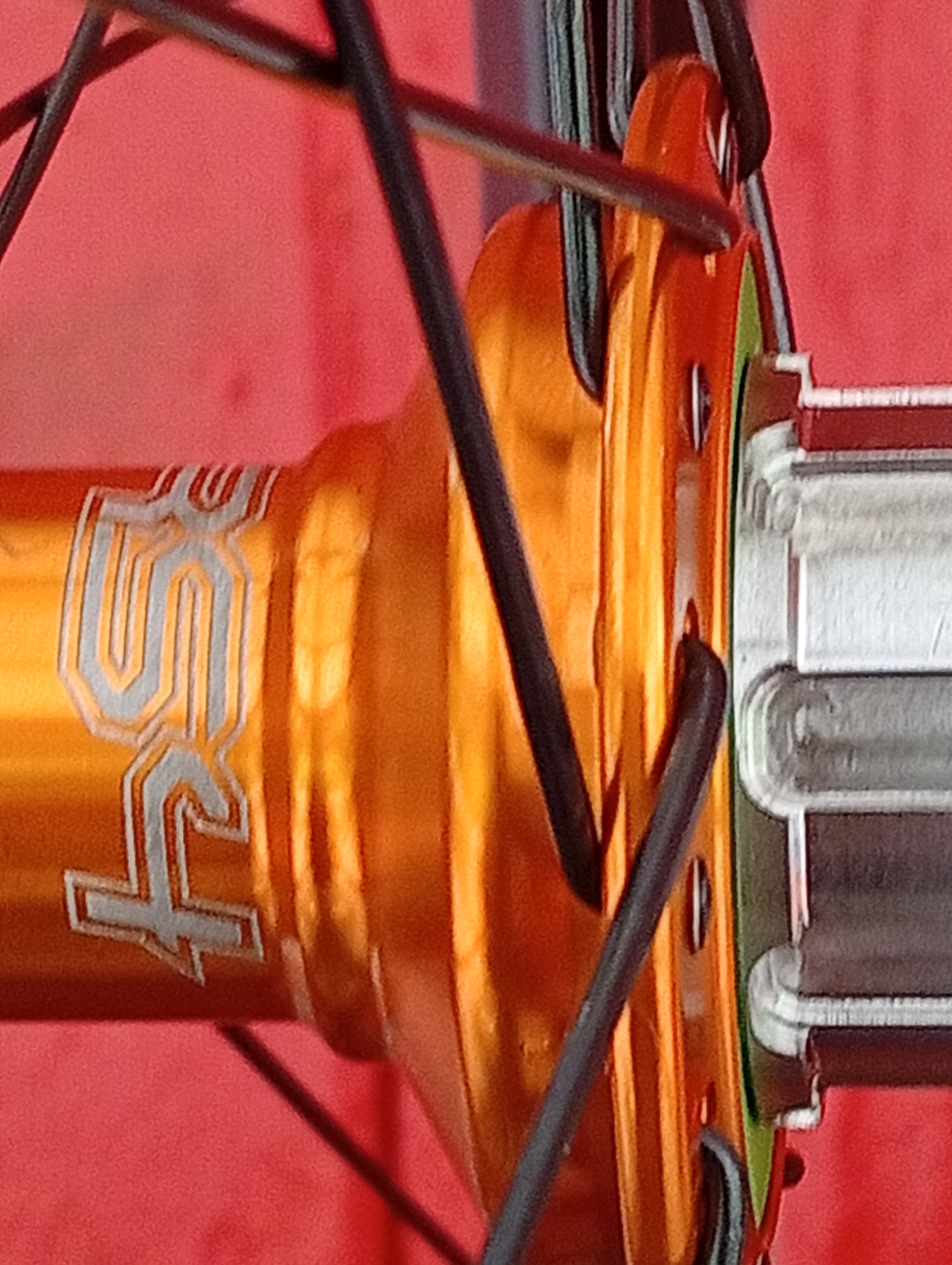

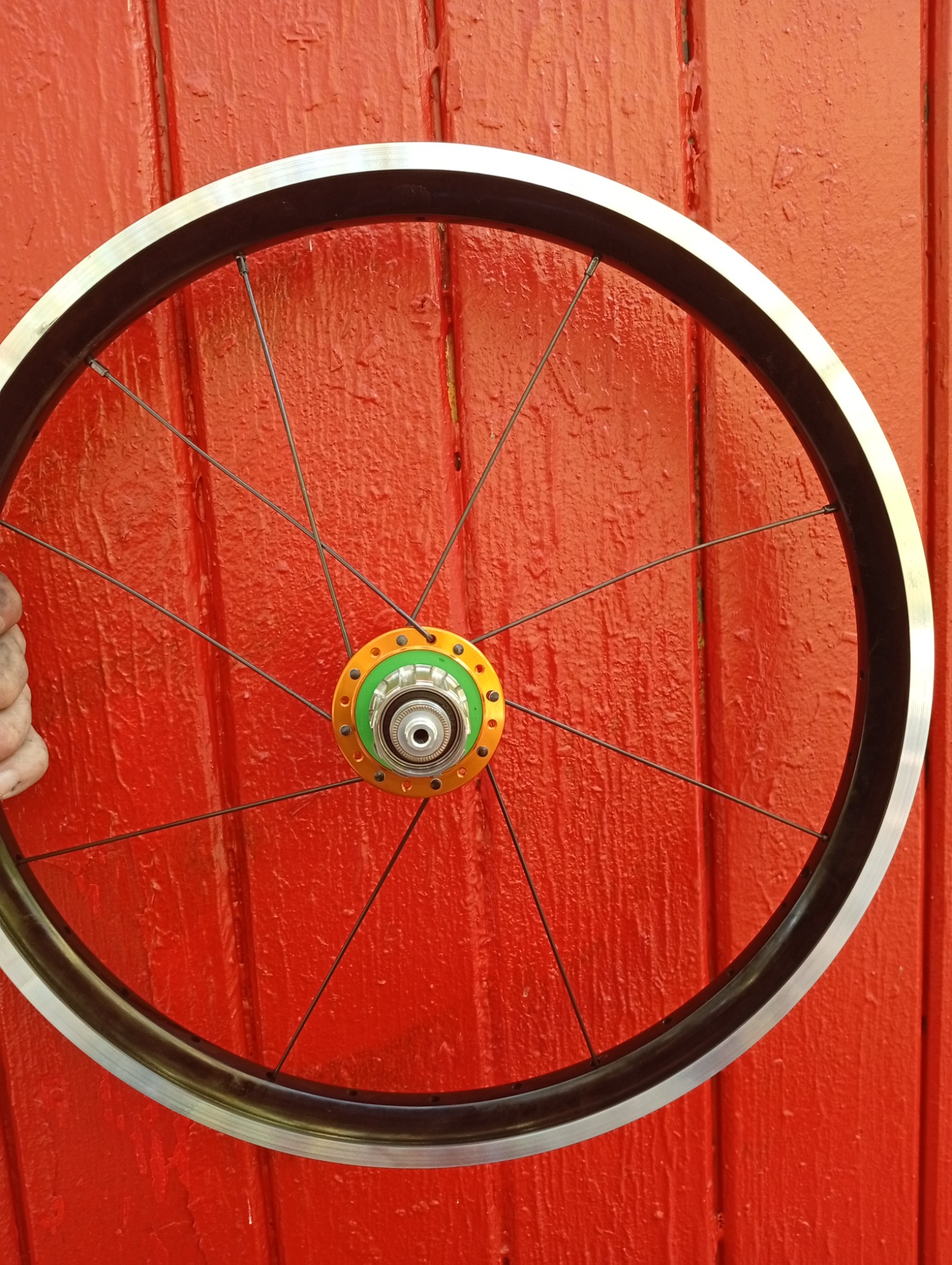

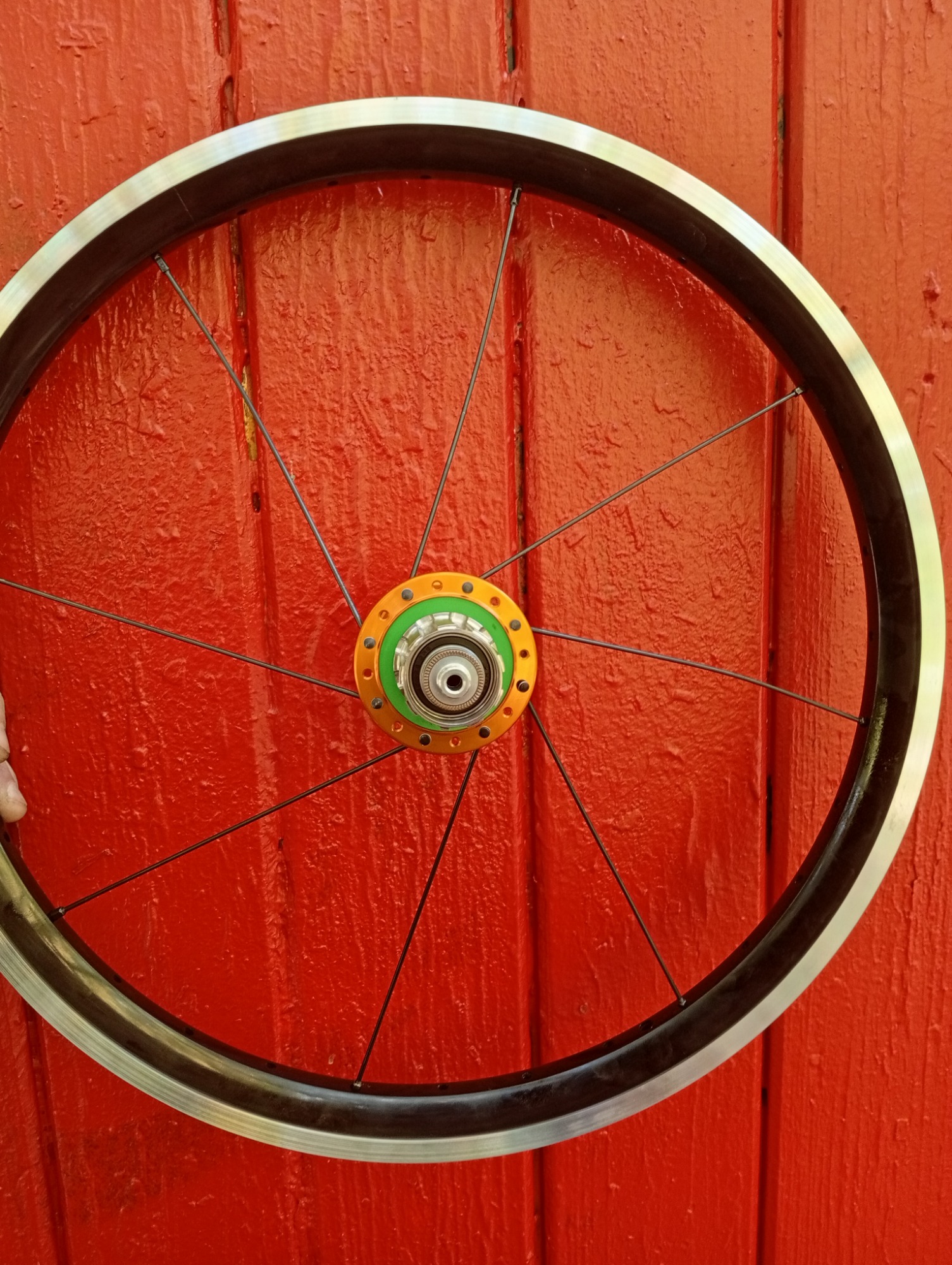

Hope RS4 Nabe (32 Loch): CNC-gefräst in England (wahlweise in edlem Orange oder Gold eloxiert), bekannt für extrem robuste Industrielager, seidenweichen Lauf und maximale Langlebigkeit. Dank der passgenauen Fertigung des Nabenflansches und in Kombination mit den SAPIM A2 Speichenscheibchen liegen die Speichen am Bogen absolut spielfrei und exakt im 90-Grad-Winkel an. So wird jegliches „Arbeiten“ oder Wandern der Speiche im Flansch dauerhaft unterbunden – die physikalische Hauptursache für verfrühte Speichenbrüche ist damit komplett eliminiert!

Kinlin XM25T Felge (20 Zoll, 32 Loch, ungeöst, mit Bremsflanke): Eine kompromisslose, leichte und extrem formstabile Felge für den anspruchsvollen Felgenbrems-Einsatz. Die ungeöste Ausführung sorgt für einen cleanen Look und maximale Materialstärke im Felgenbett.

Sapim Race Speichen (2.0/1.8/2.0): Der absolute Goldstandard im konifizierten Leichtbau – elastisch genug, um Stöße abzufedern, und bärenstark an den kritischen Enden.

Sapim Double Square Nippel (18 mm) & MG-Washer: Die extralangen 18-mm-Nippel sorgen für maximalen Gewindeeingriff. In Kombination mit den MG-Washer-Unterlegscheiben im ungeösten Felgenbett wird der Zug perfekt auf das Aluminium verteilt und Materialermüdung wirksam verhindert.

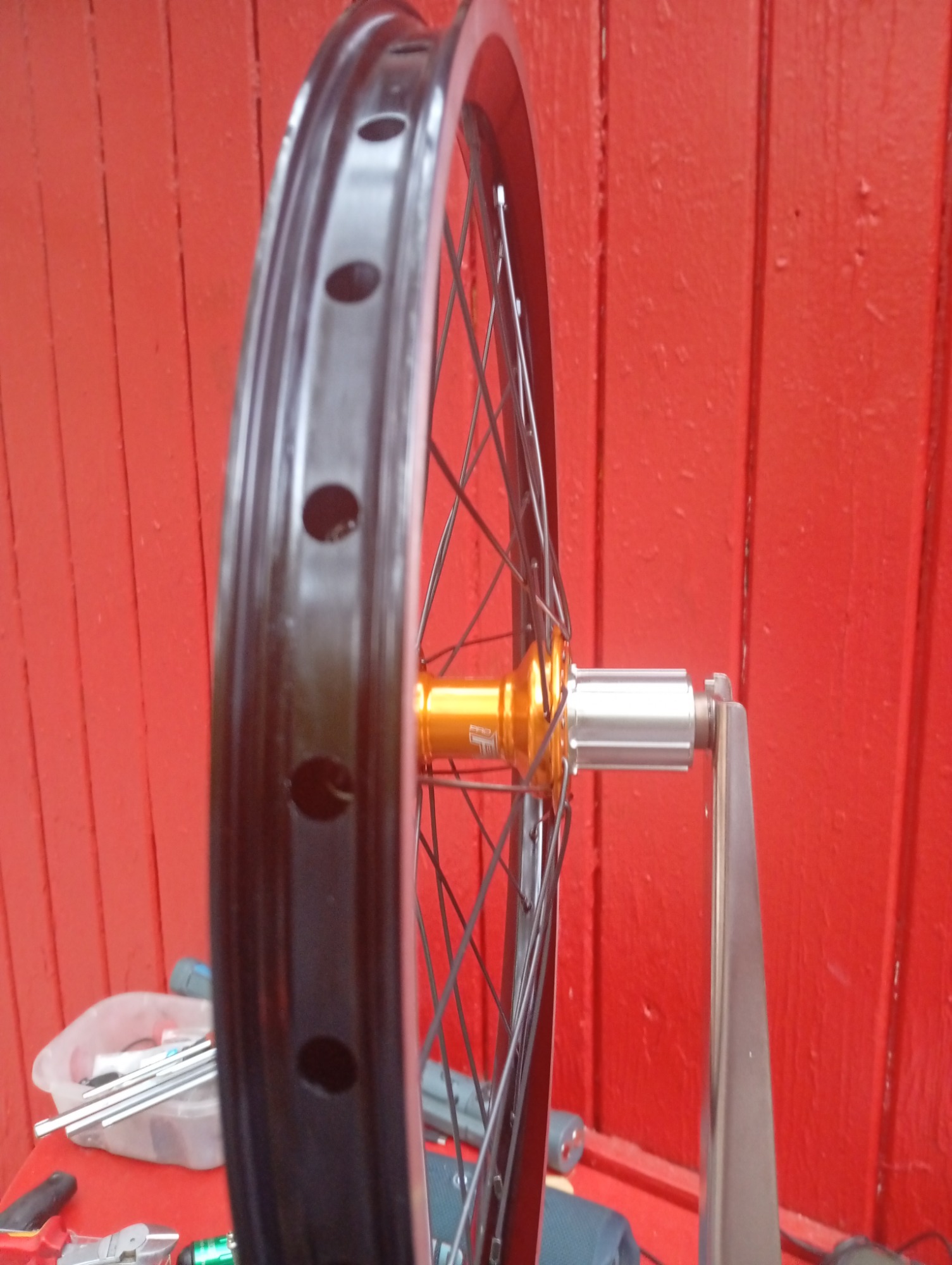

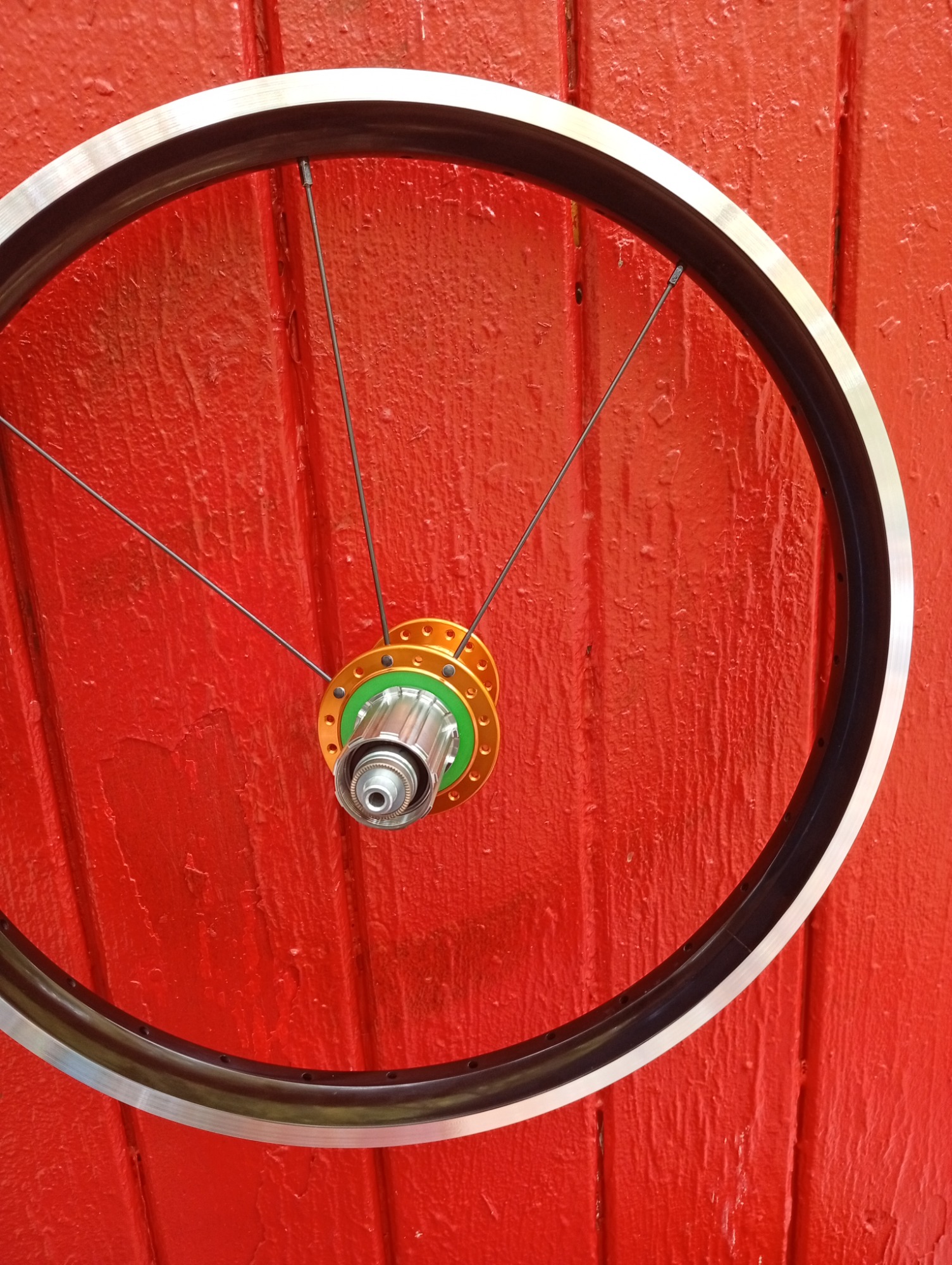

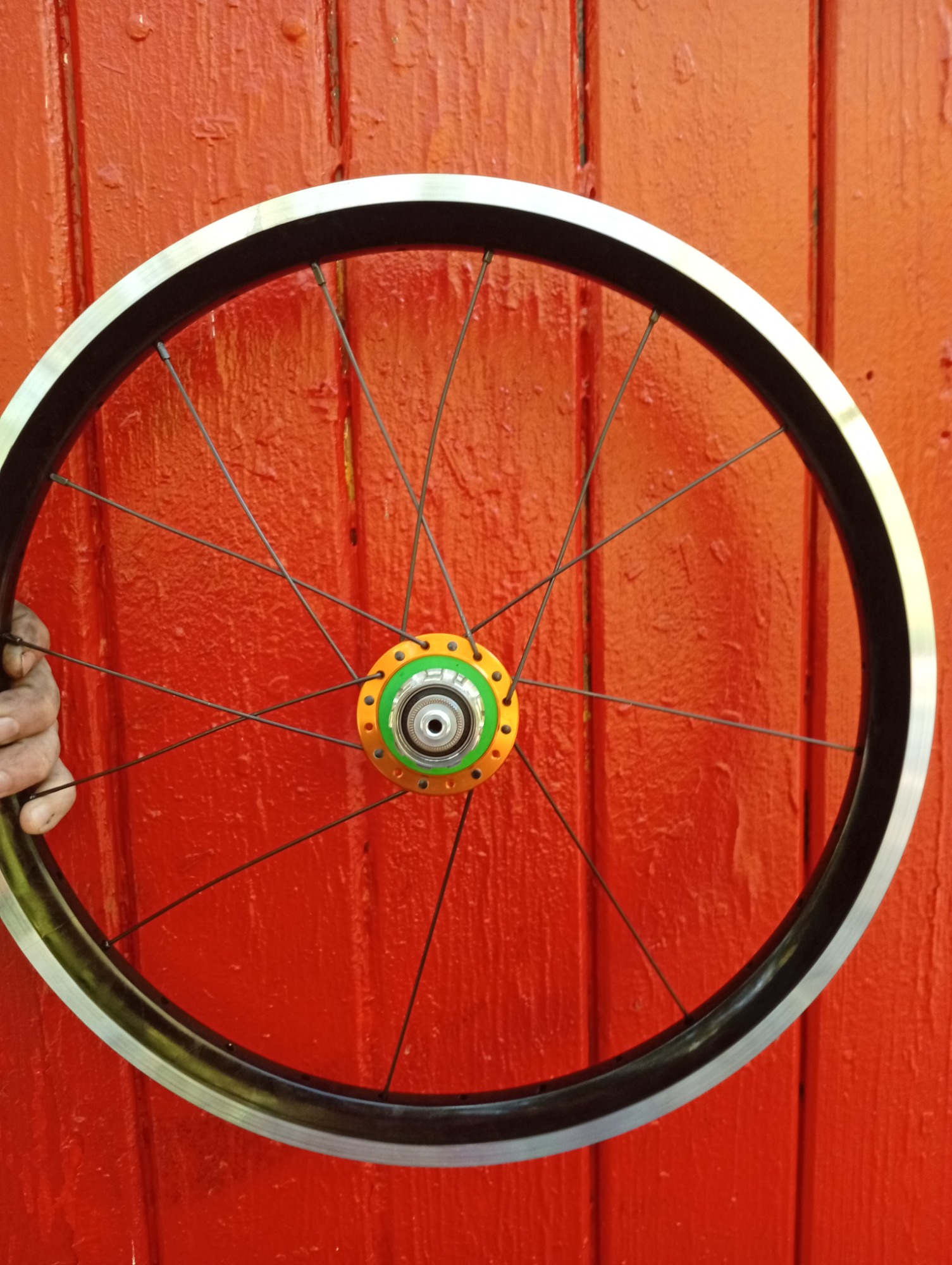

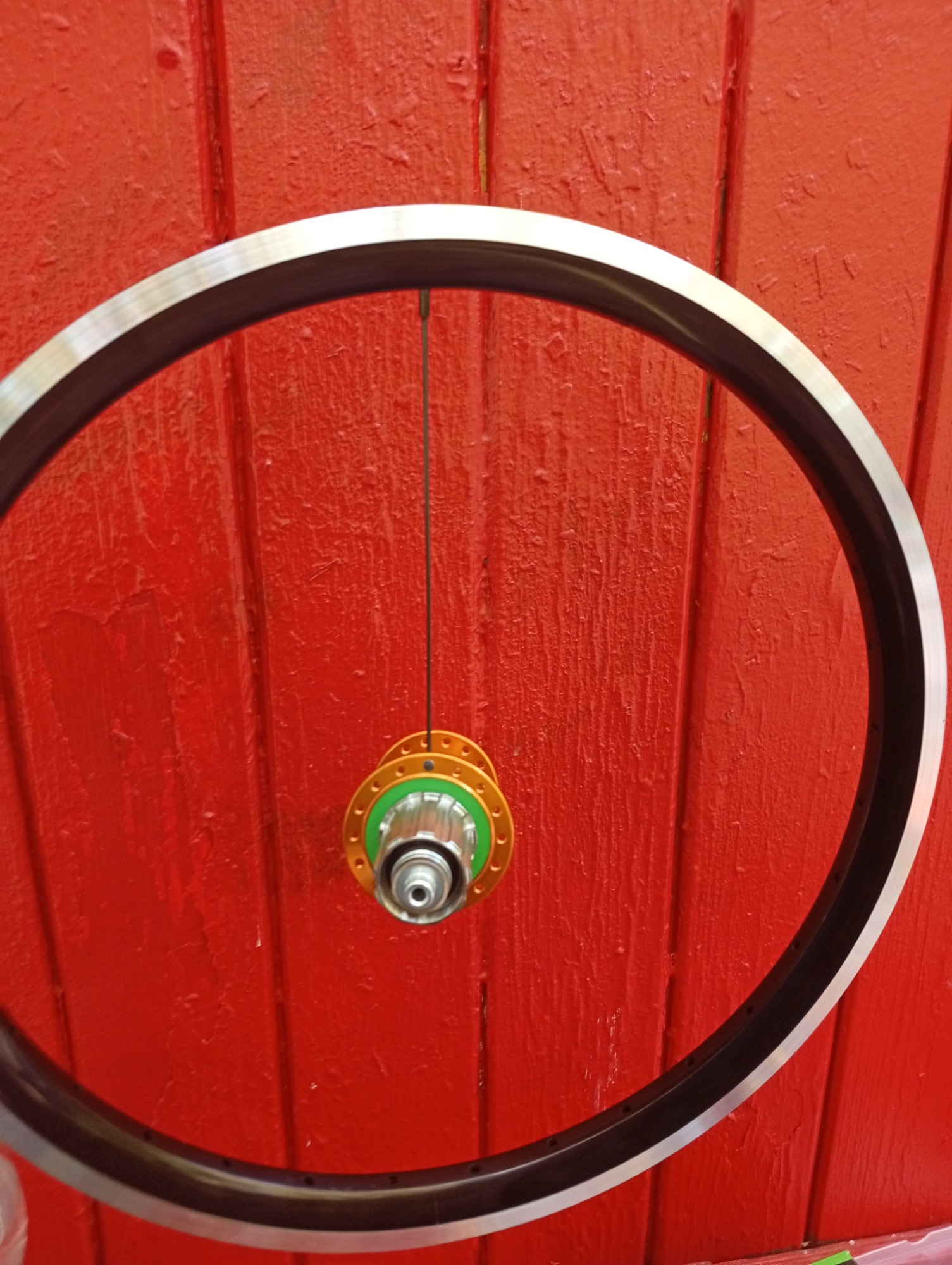

2. Geometrie & Einspeichen: Präzision auf engstem Raum

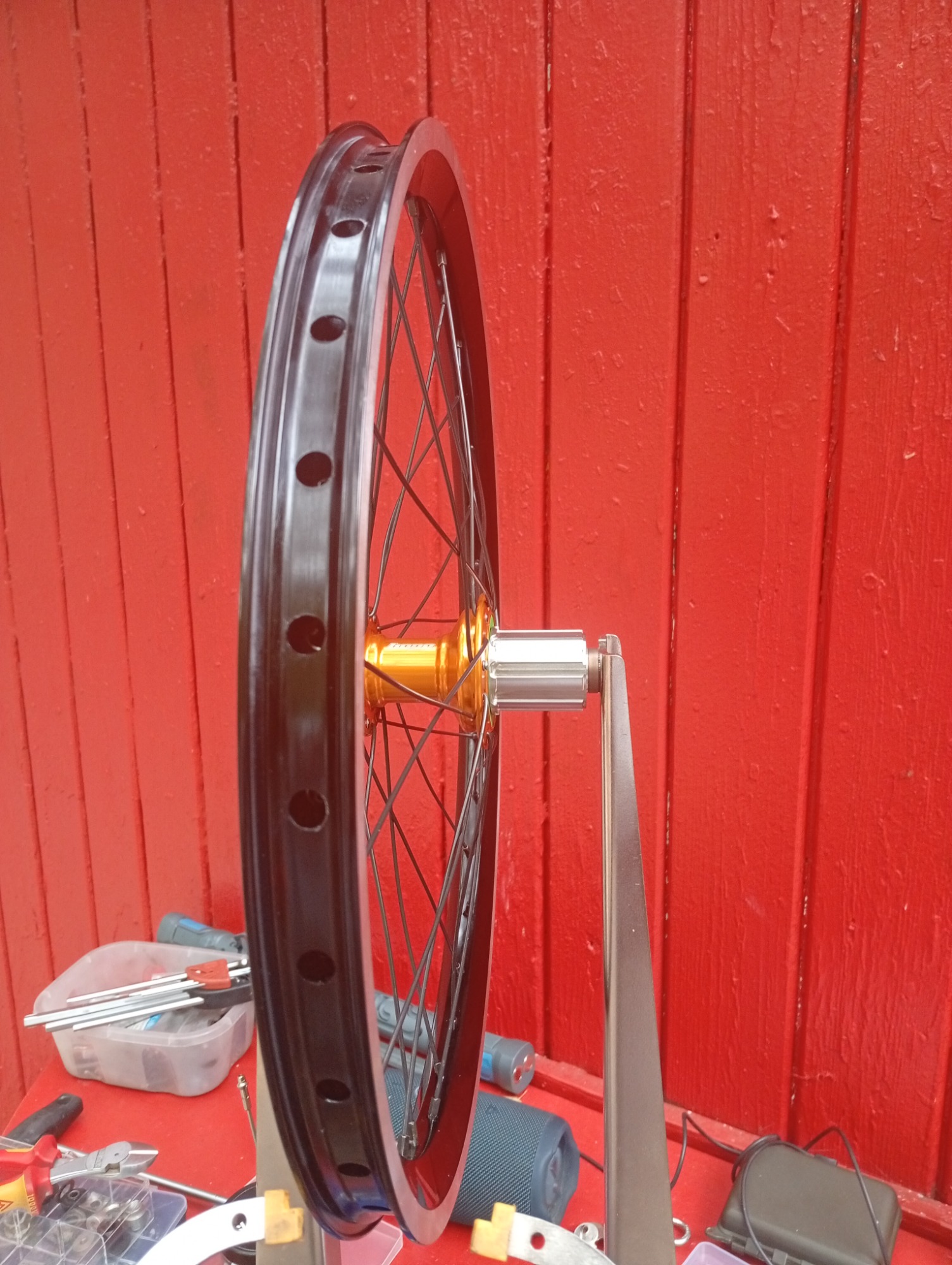

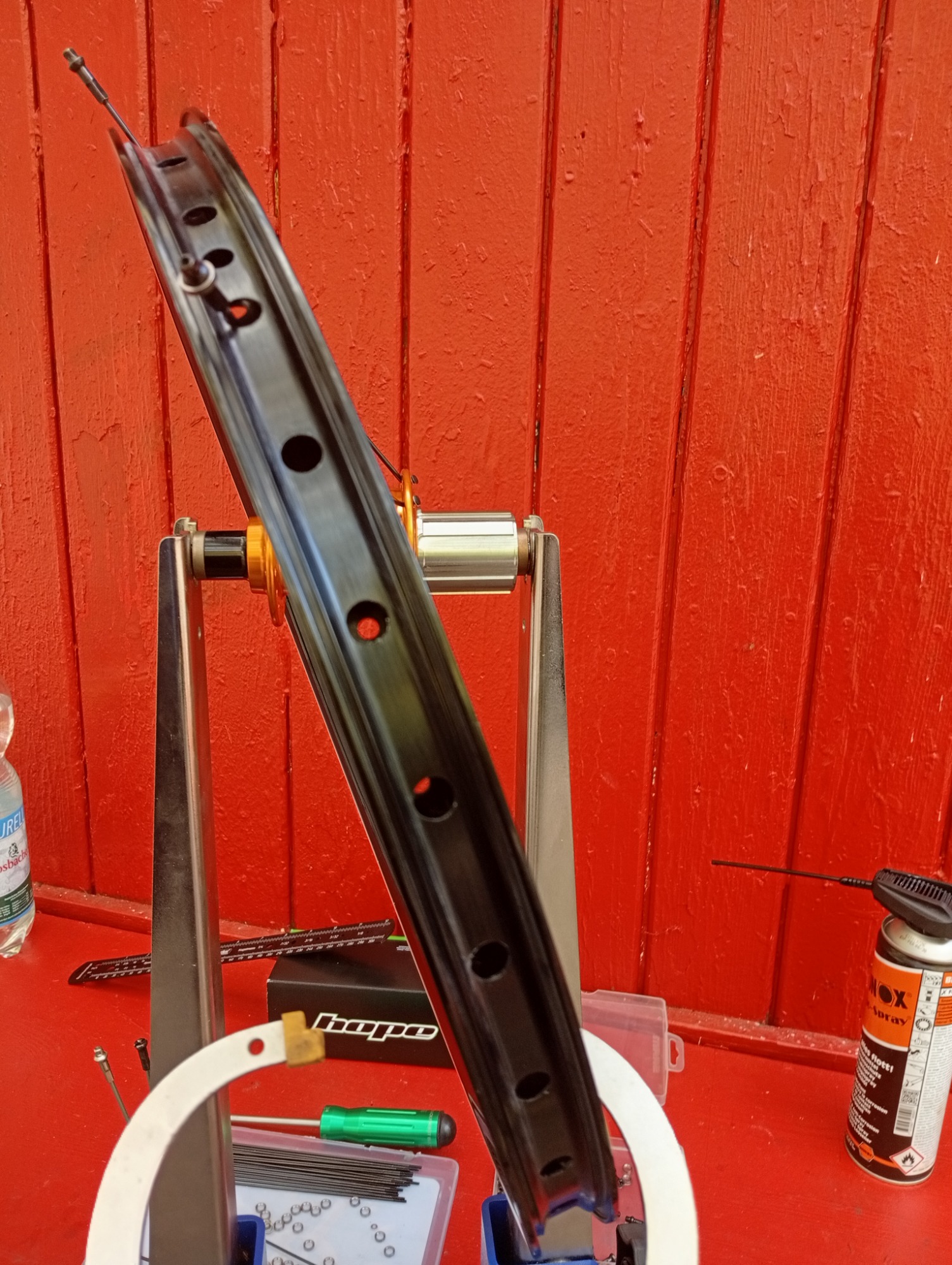

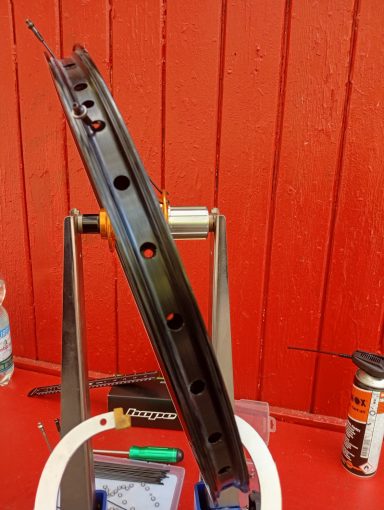

Bei einem 20-Zoll-Laufrad liegen Nabenflansch und Felgenbett extrem nah beieinander. Das erfordert ein Höchstmaß an handwerklichem Know-how:

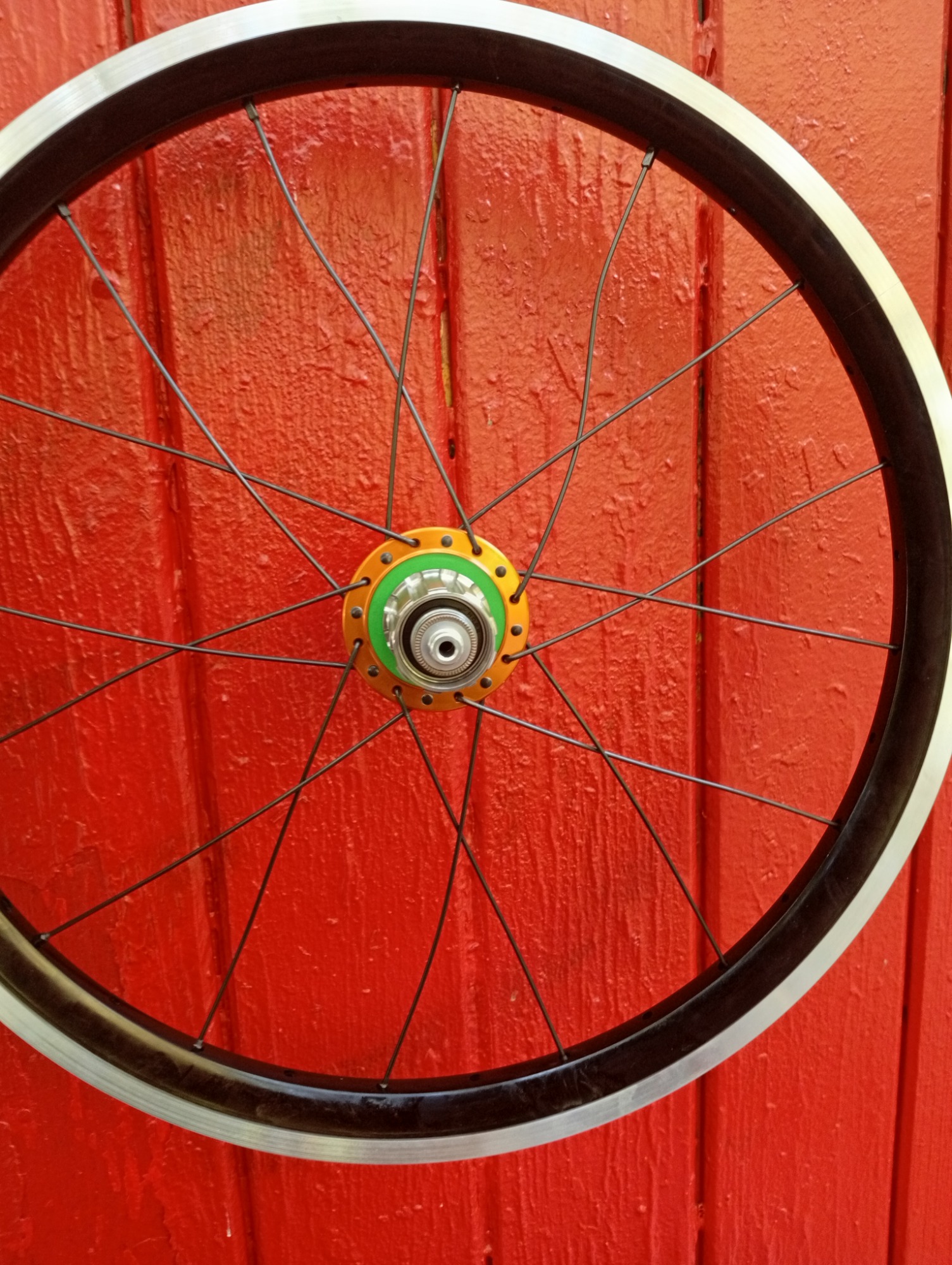

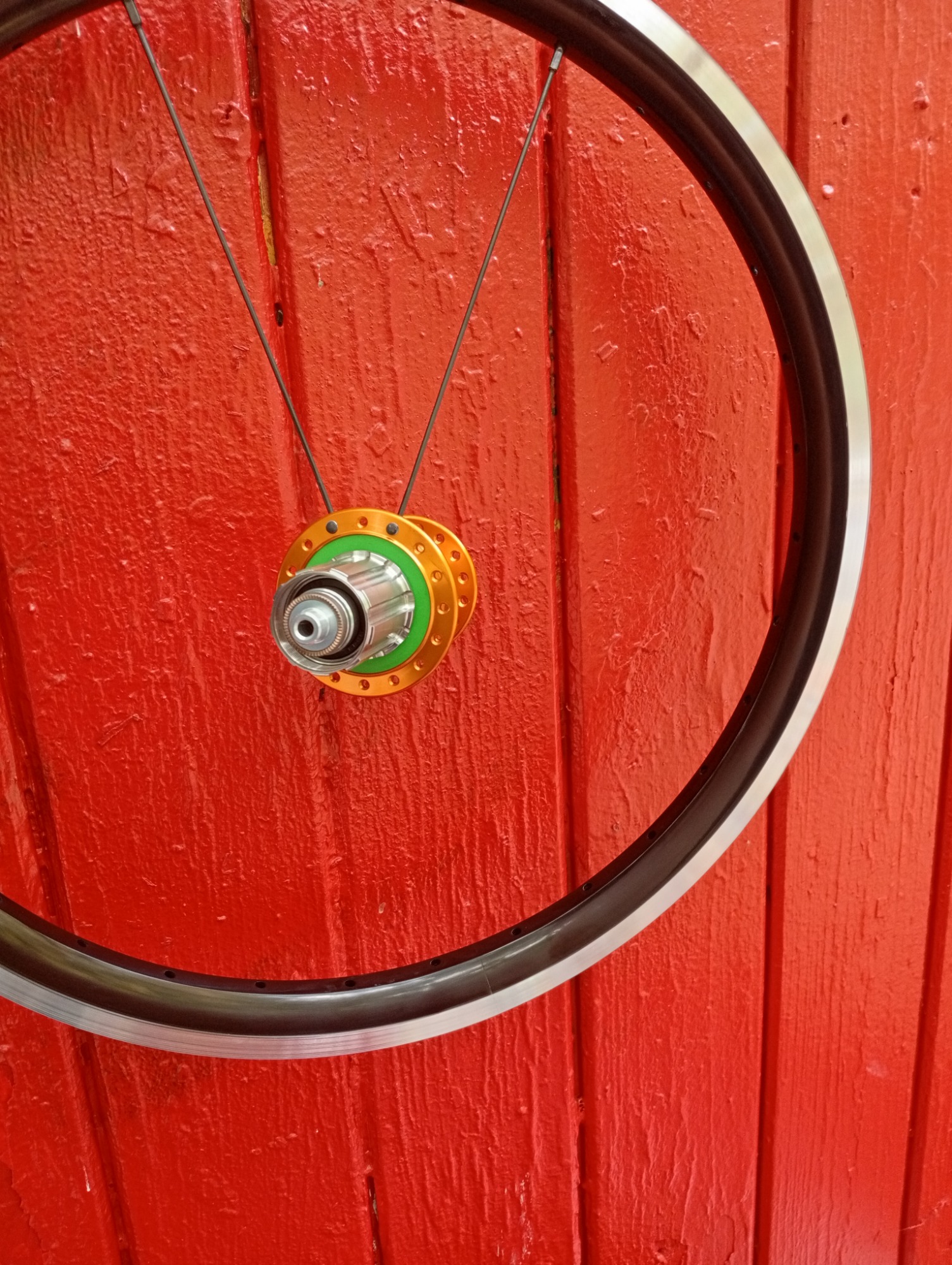

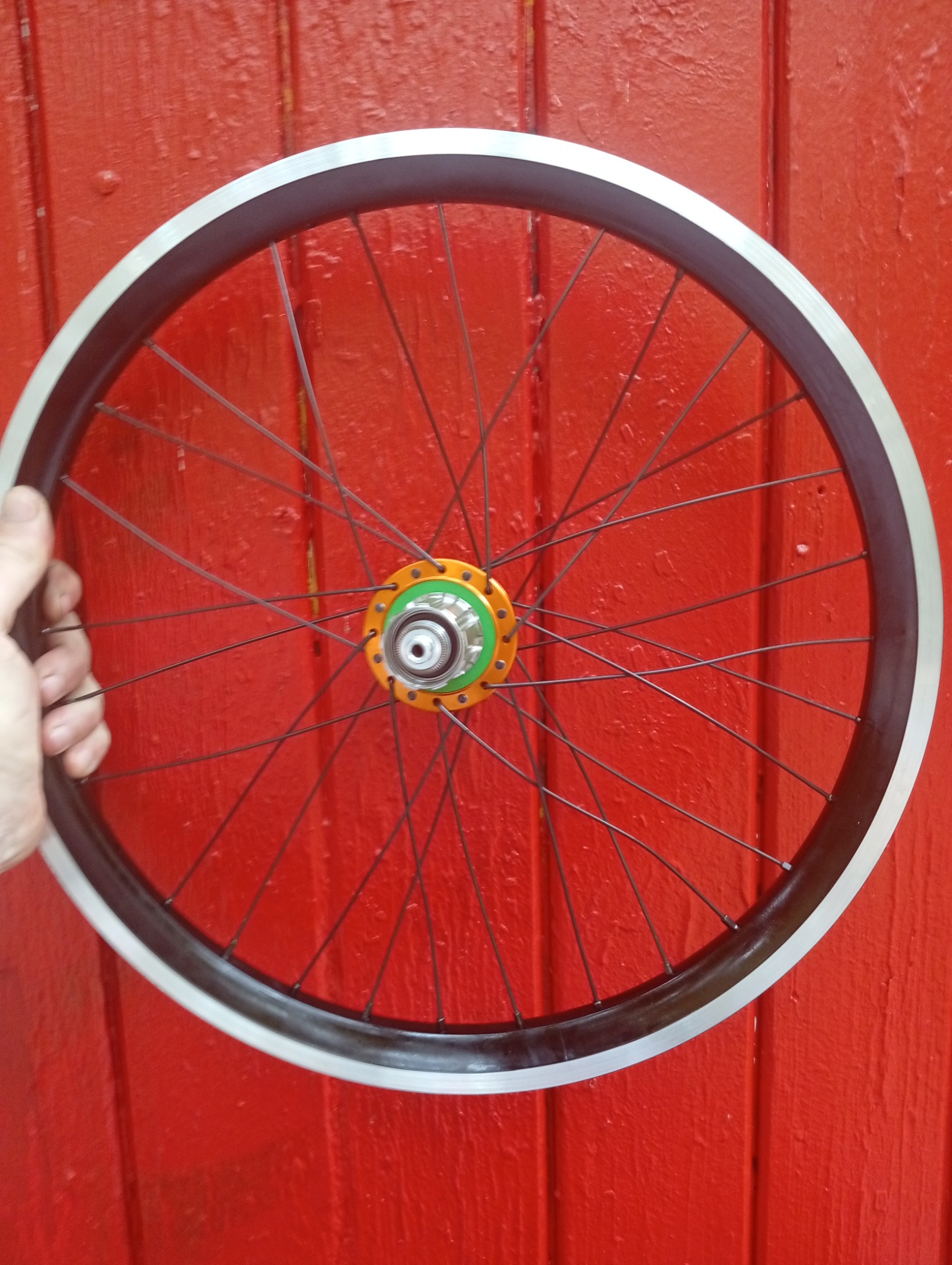

Perfekt optimierte 2-fach-Kreuzung (32 Loch): Trotz des kleinen Durchmessers realisieren wir eine exakt berechnete 2-fach-Kreuzung. Sie sorgt für den idealen Speicheneintrittswinkel, verhindert das Abknicken der Speichen am Nippel und überträgt die Antriebskräfte der Hope RS4 verlustfrei und dauerhaft stabil an die Felge.

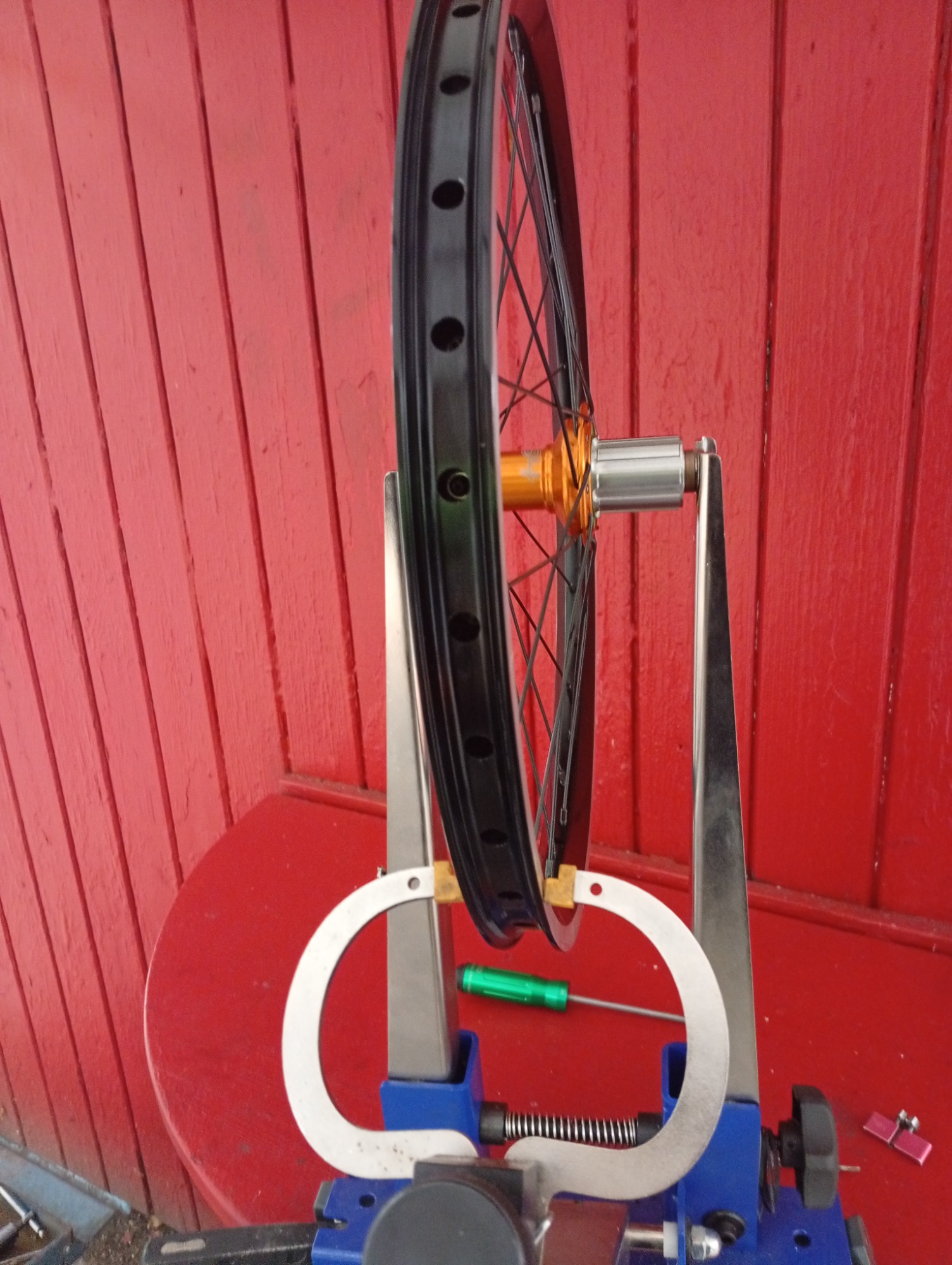

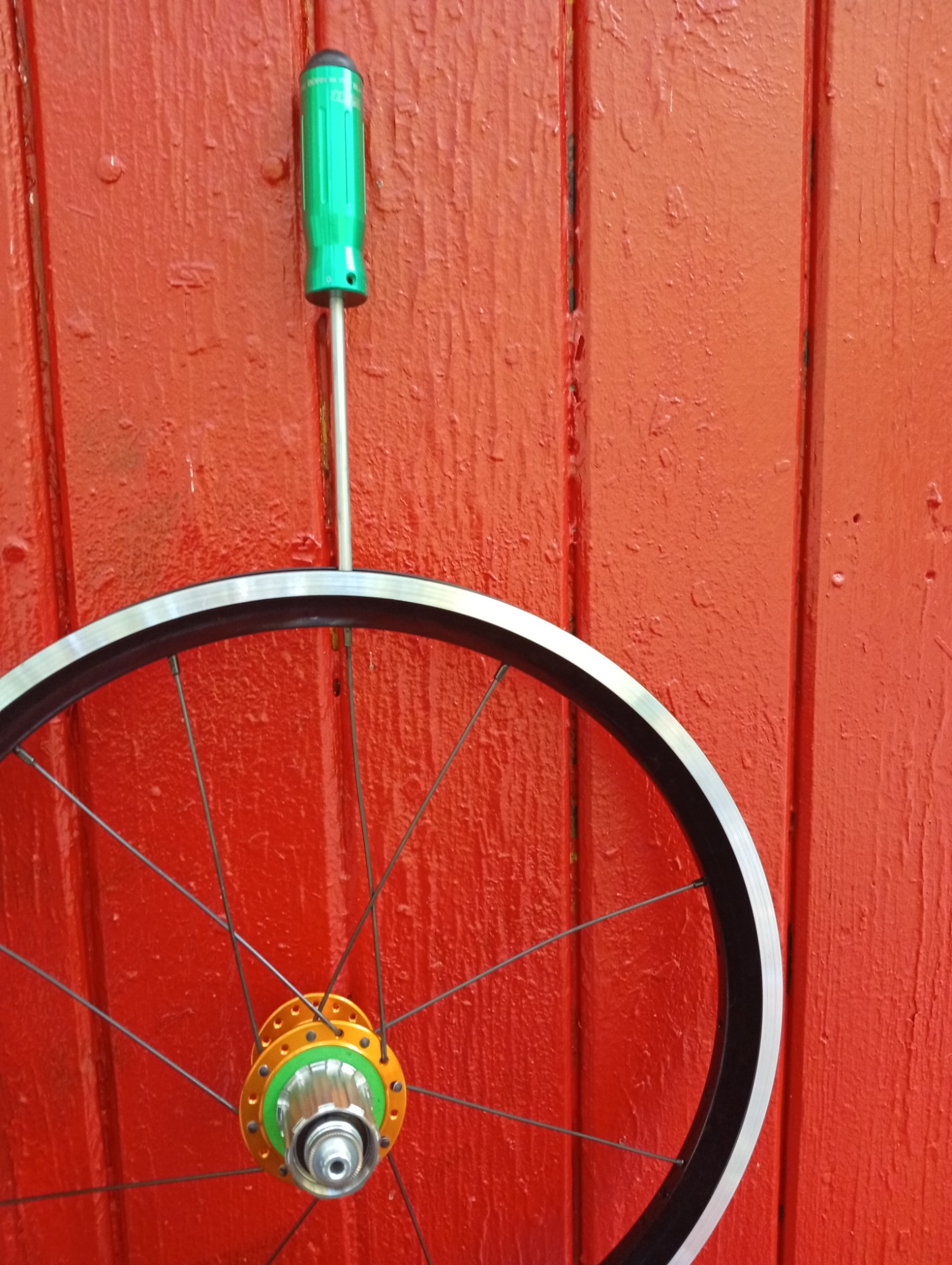

Edelstes Handwerkszeug: Vom Eindrehen der Nippel mit dem Tune-Spanner bis zum kraftvollen Spannen mit dem 4-Flächen-Schlüssel von P&K Lie arbeiten wir hier auf echtem Manufaktur-Niveau.

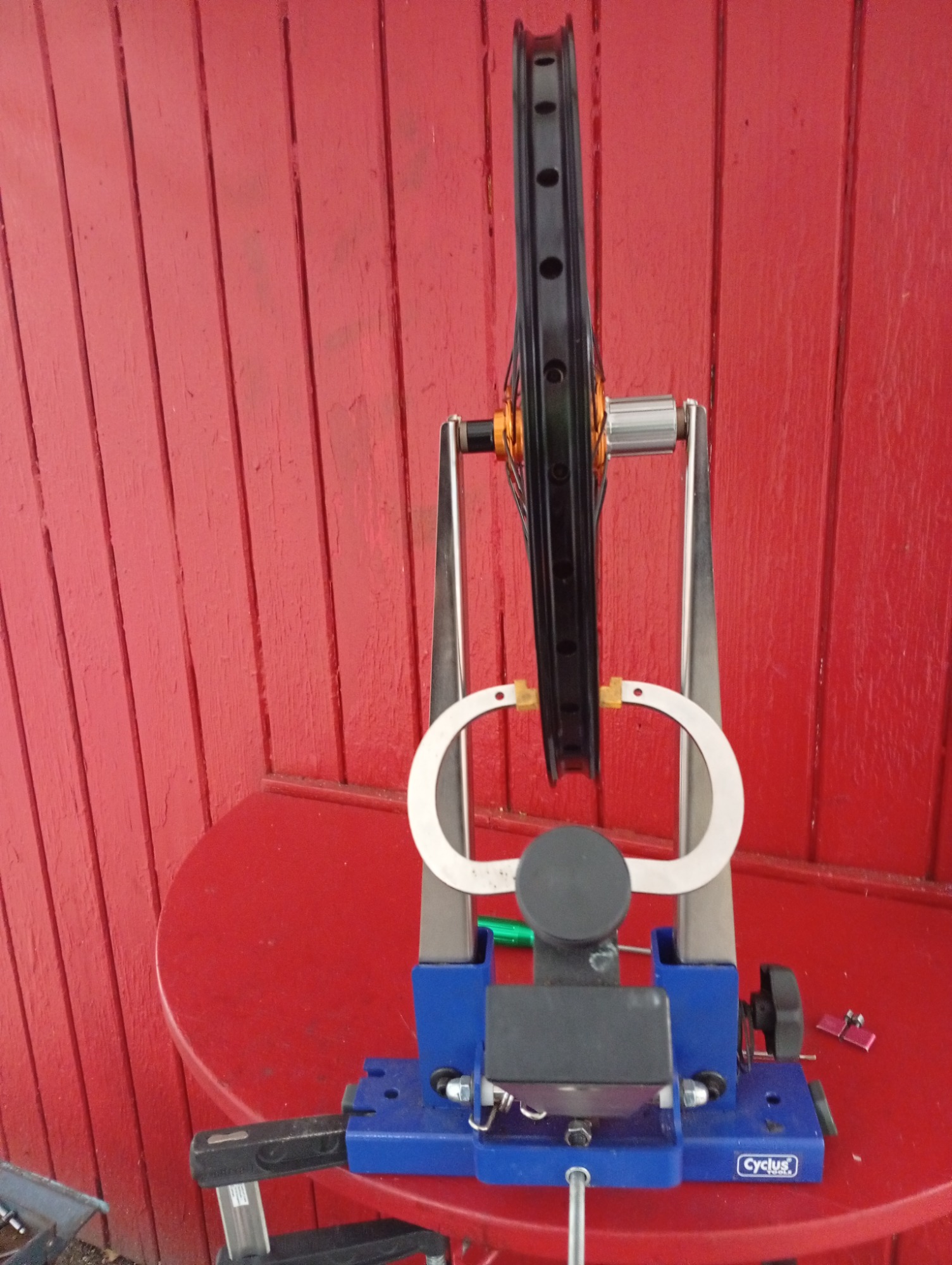

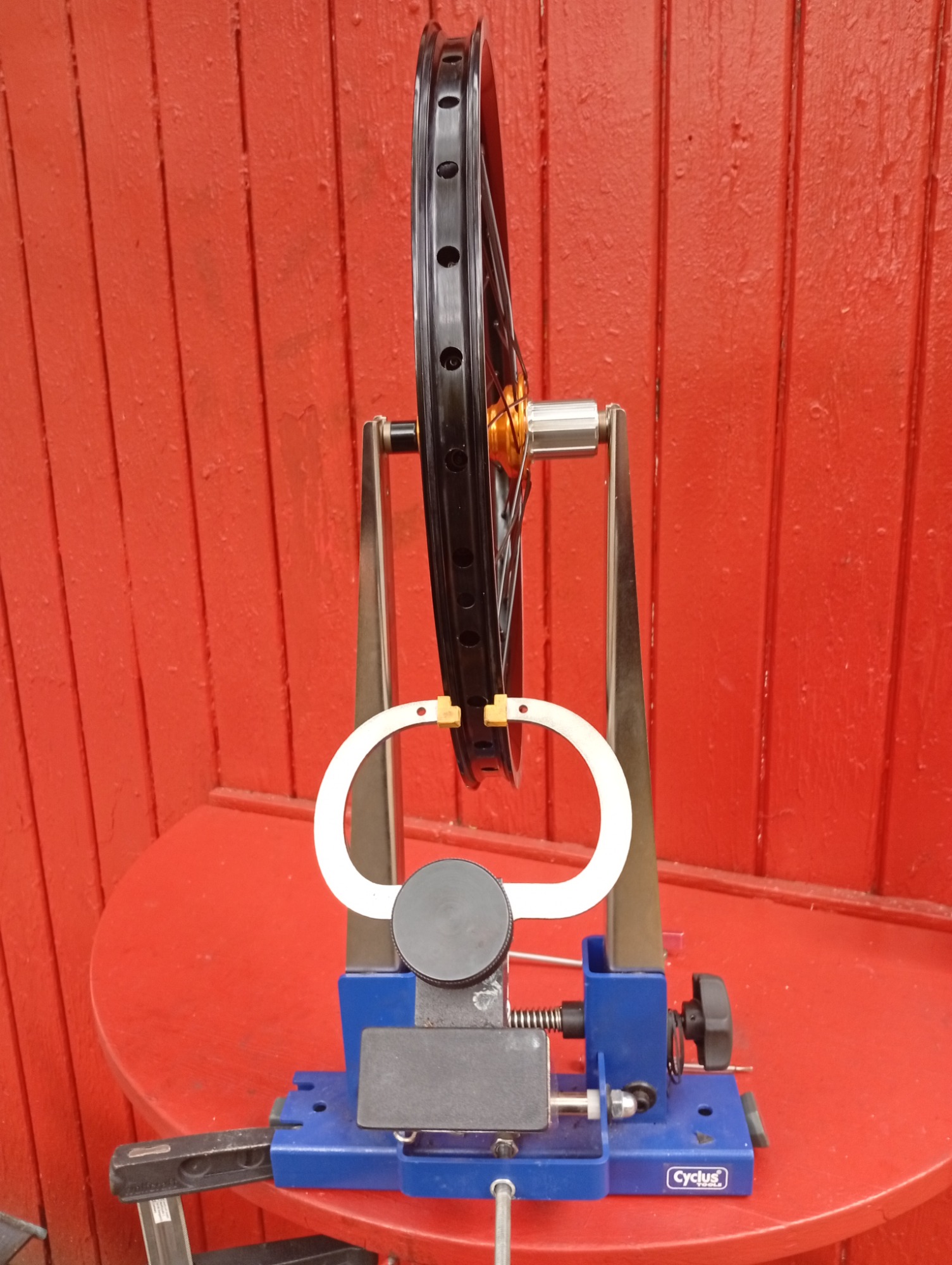

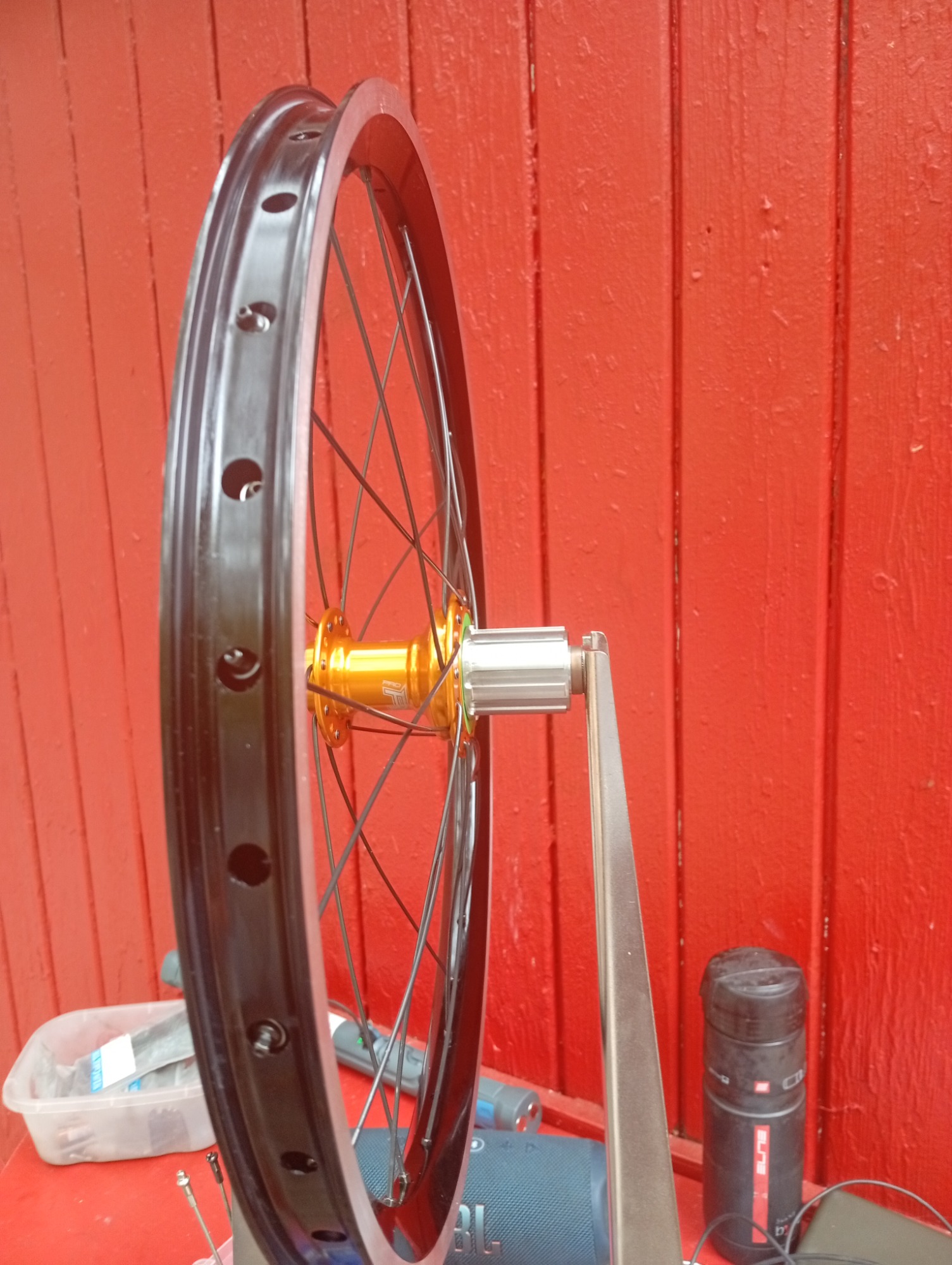

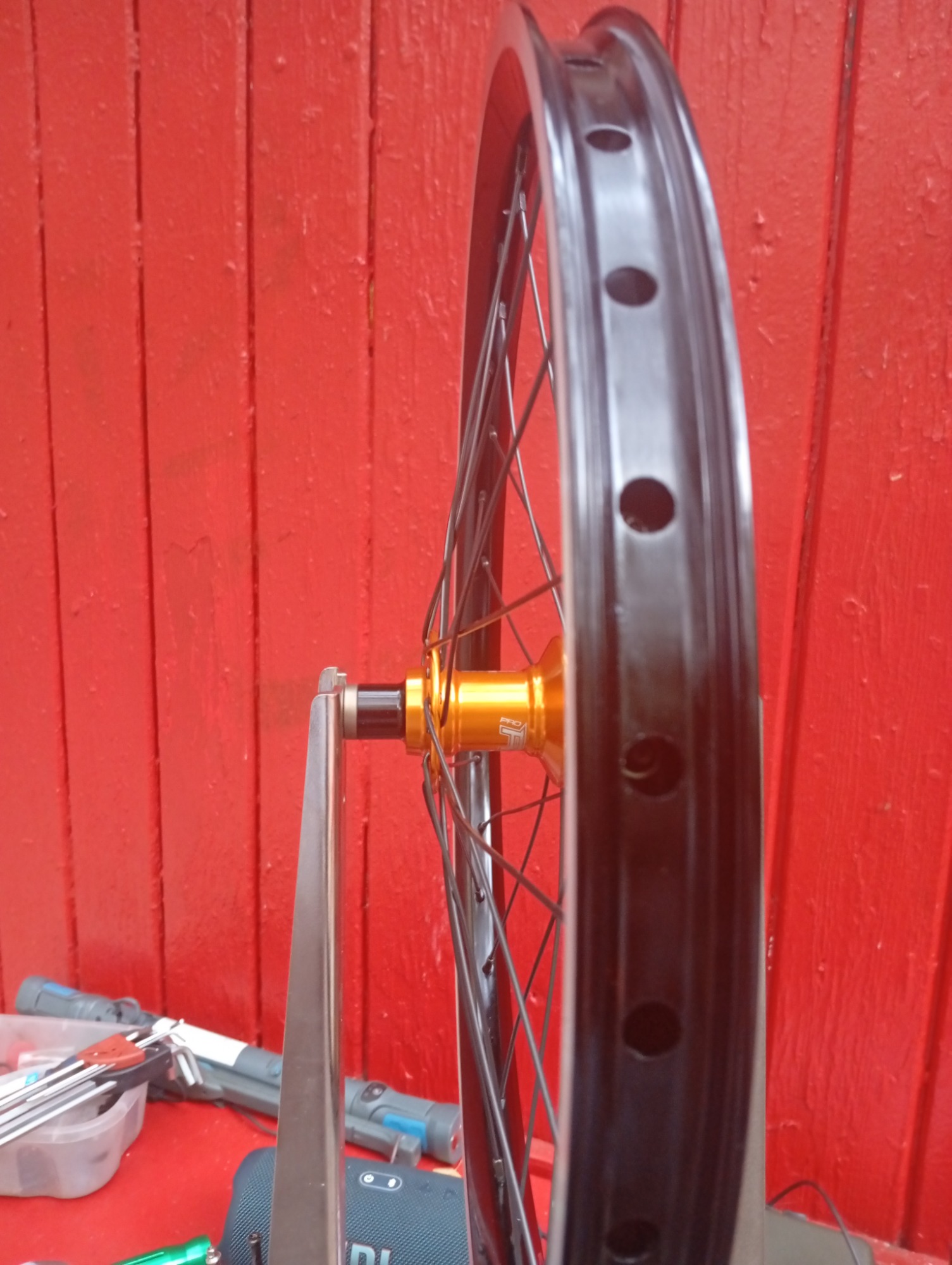

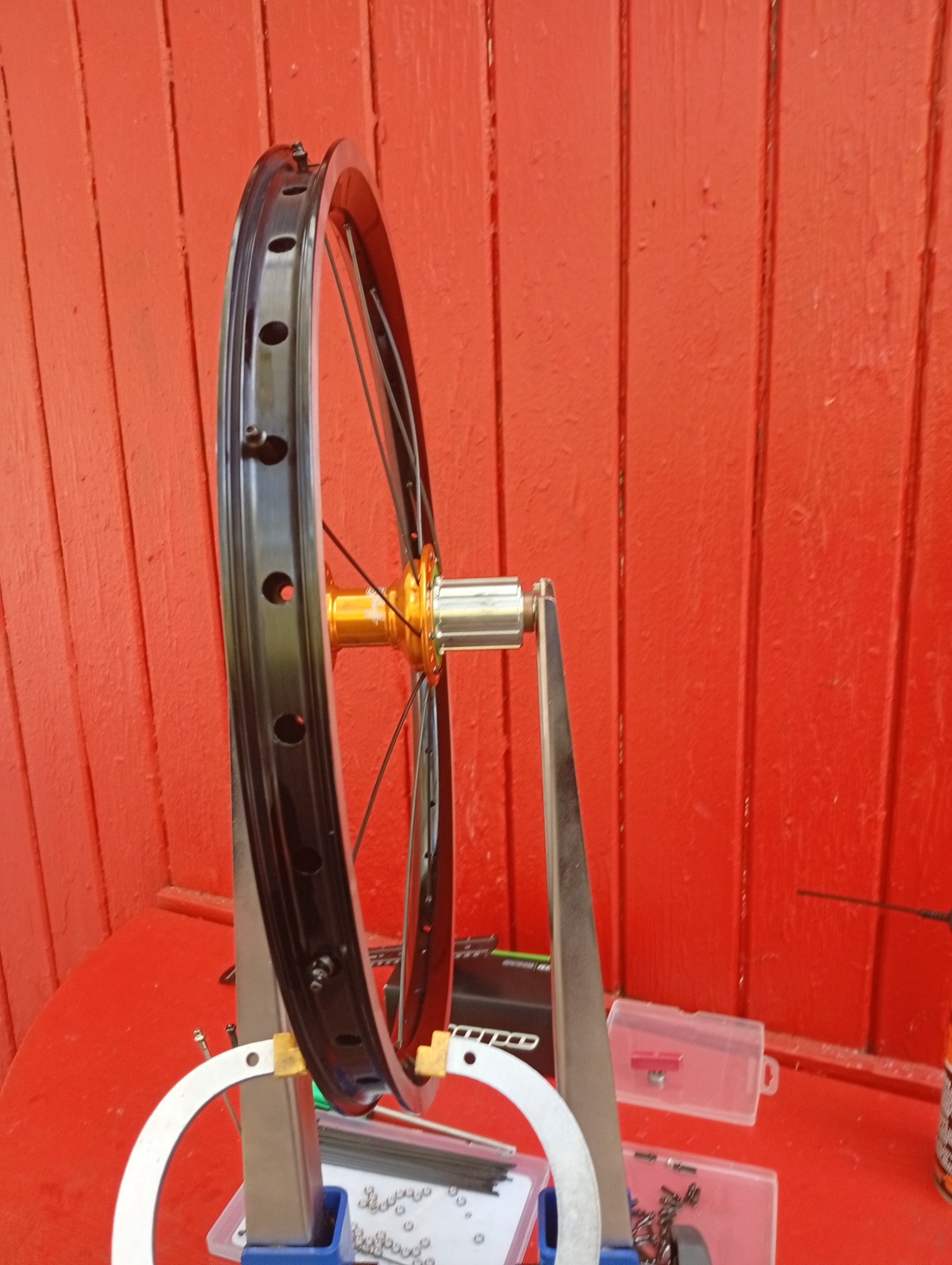

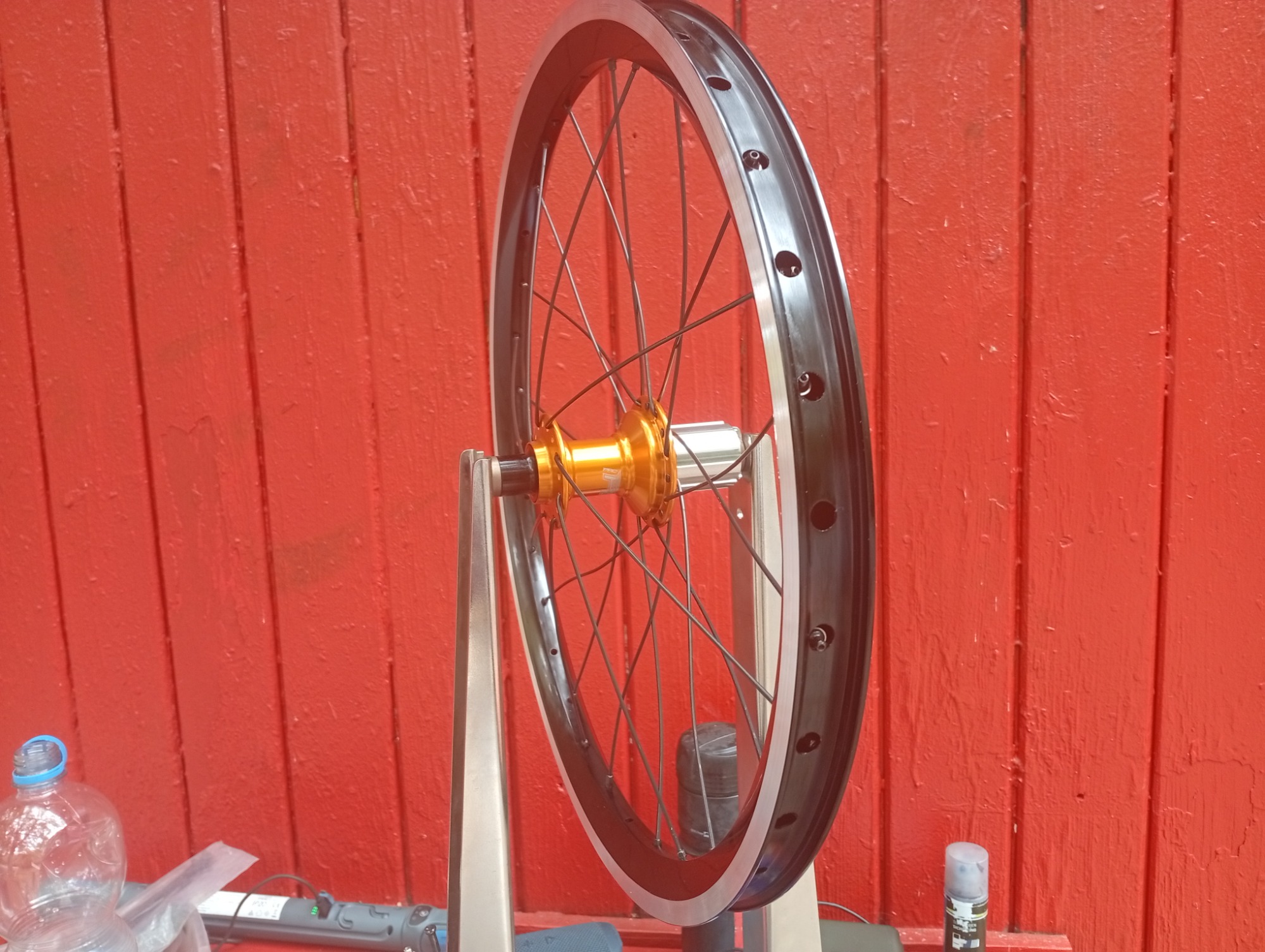

3. High-End-Zentrieren per Tensiometer

Ein 20-Zoll-Rad verzeiht keine ungleichmäßige Speichenspannung, da es von Natur aus konstruktionsbedingt extrem direkt reagiert.

Kalibrierte Messung: Jede einzelne Speiche wird mit dem Park Tool Tensiometer exakt gemessen und auf einen absolut homogenen Spannungswert gebracht.

Null Toleranz: Höhen- und Seitenschläge werden komplett eliminiert, um ein Höchstmaß an Spurstabilität und Laufruhe im Liegerad zu garantieren.

4. Das Goetherad-Versprechen & Lebenslange Garantie

Weil wir bei dieser High-End-Kombination aus Hope RS4, exakter 90-Grad-Flanschgeometrie und SAPIM-A2-Scheibchen absolut nichts dem Zufall überlassen:

Lebenslange Garantie gegen Speichenbruch: Wir geben dir eine lebenslange Garantie darauf, dass an diesem Laufrad kein Speichenbruch auftritt! (s.u.)

Exakte Dokumentation: Du erhältst das digitale Speichenspannungs-Protokoll für deine Unterlagen.

Inklusive Ersatzspeichen: Damit auf Tour im Falle eines Falles der Ersatz parat liegt, gibt es 4 maßgeschneiderte Ersatzspeichen direkt dazu.

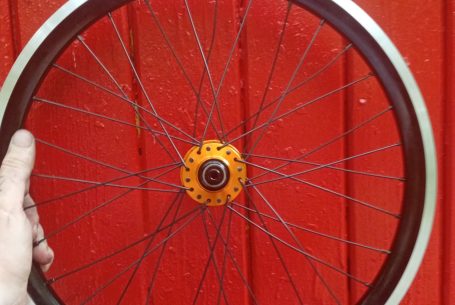

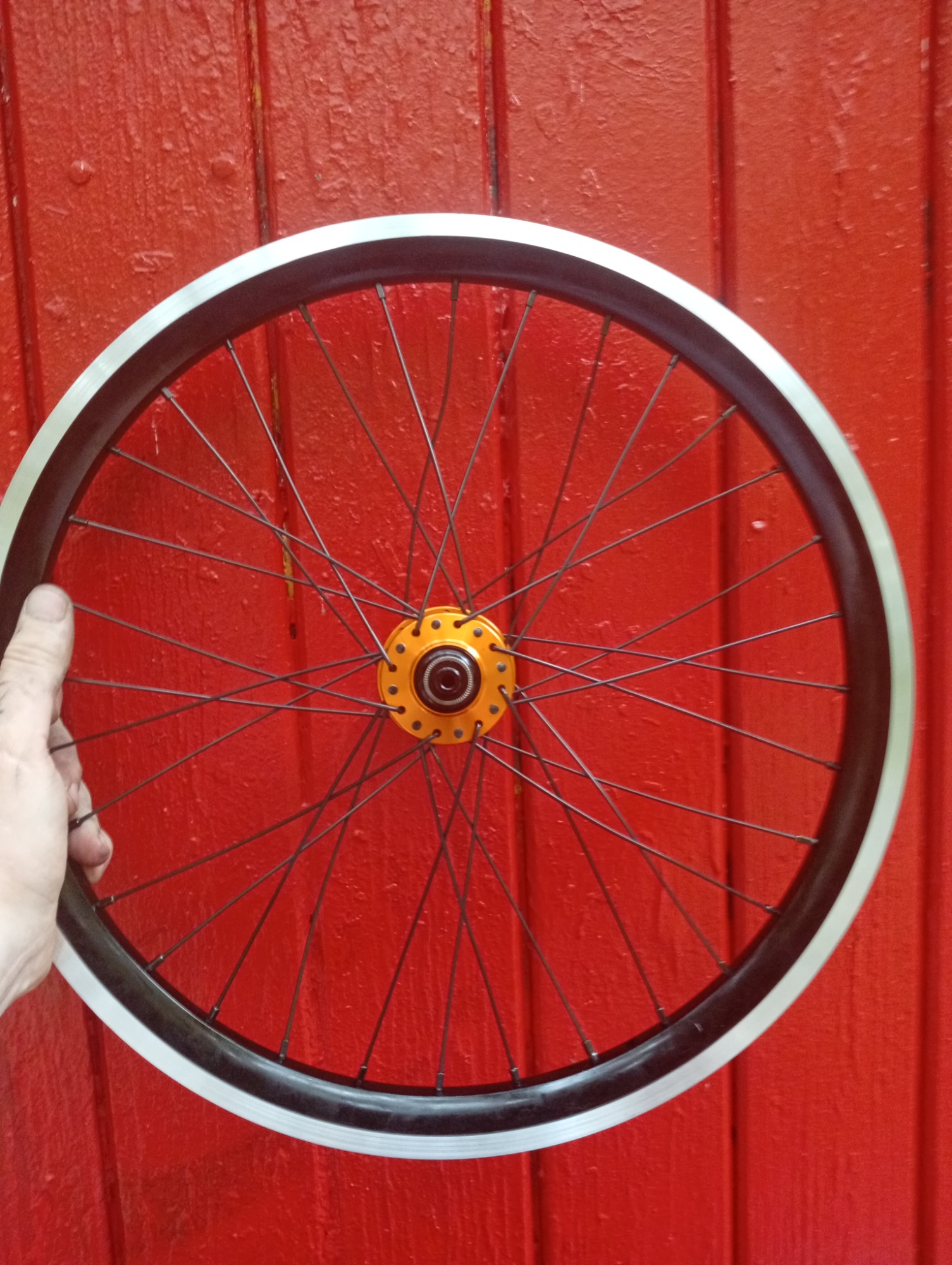

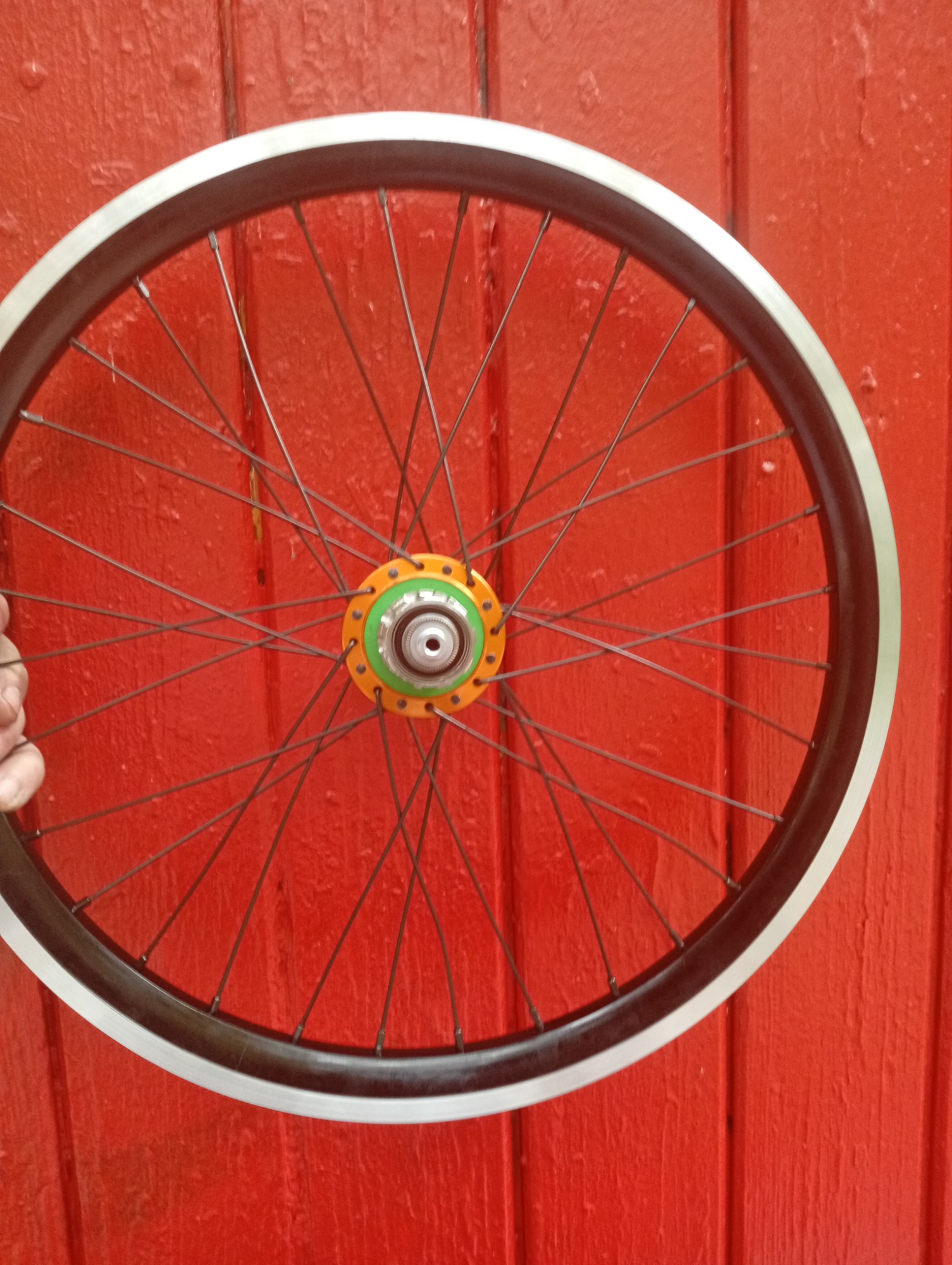

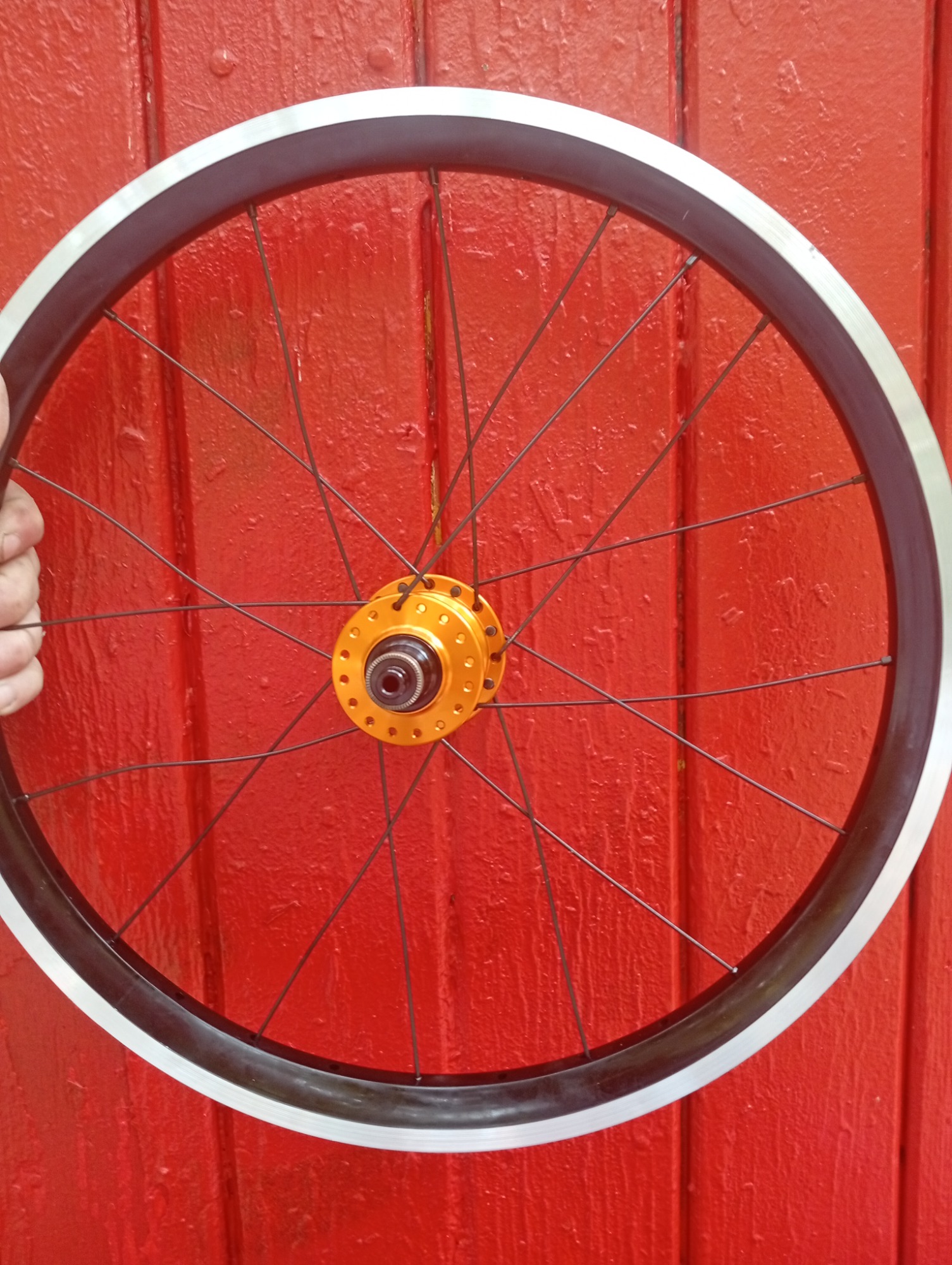

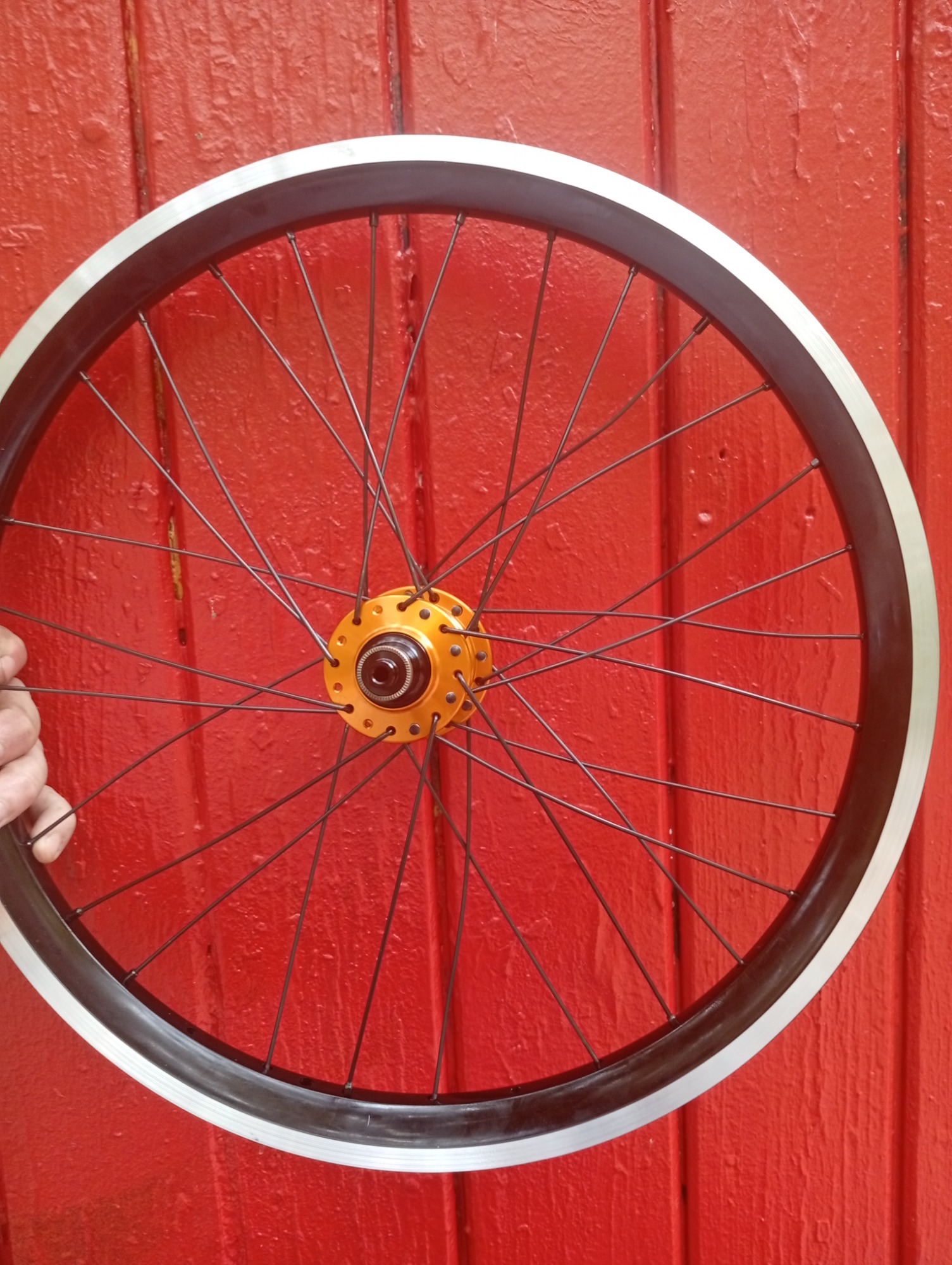

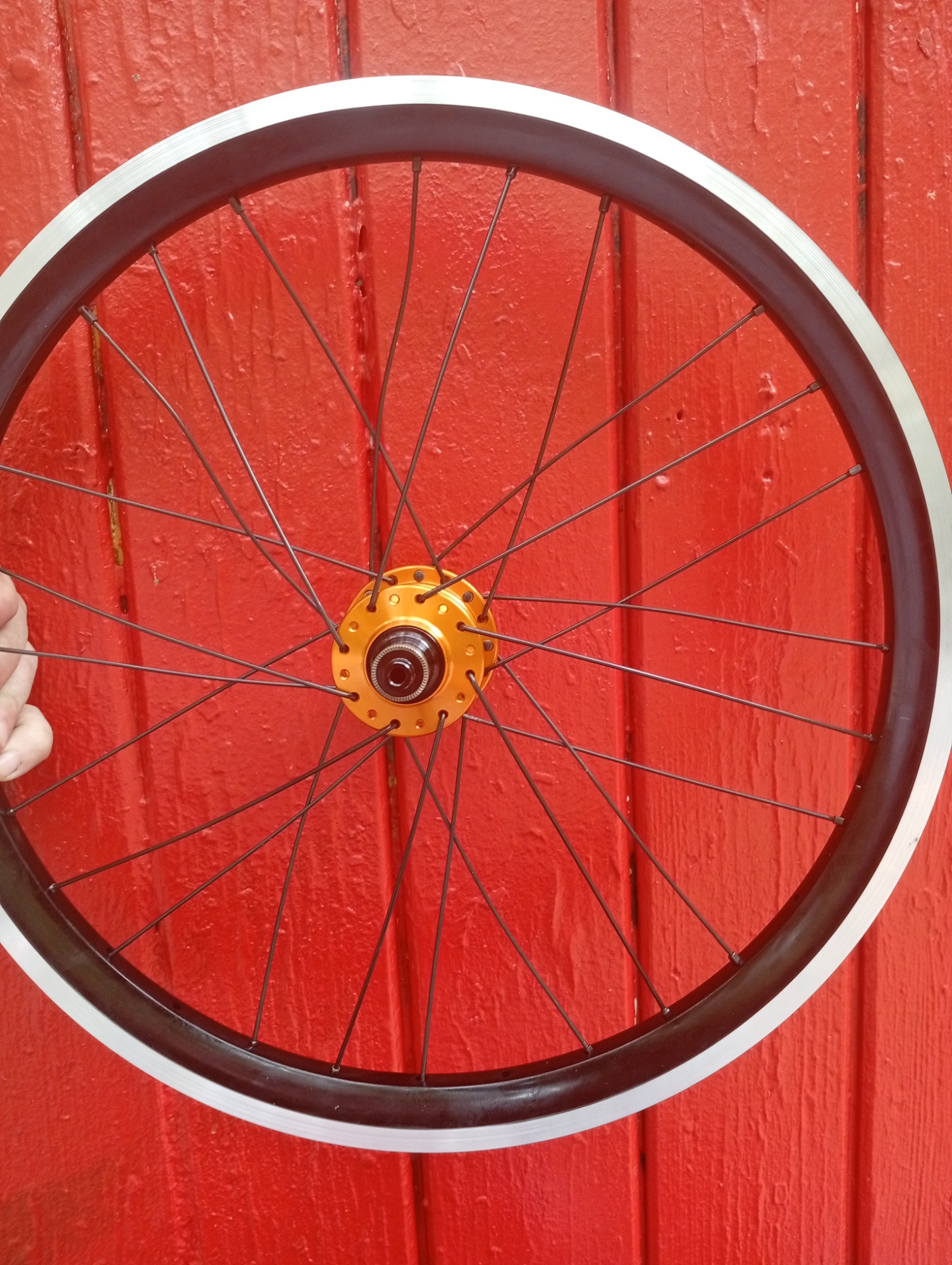

Das Ergebnis: Ein absolutes Schmuckstück für jedes High-End-Liegerad – optisch ein Knaller in Hope-Eloxal (Orange/Gold), technisch kompromisslos aufgebaut und durch die perfekte Bogen-Anlage für die Ewigkeit gebaut.

Naben

Felgen

Speichen & Nippel

Die Nabe ist das Herz des Laufrads und hält hohe Belastungen aus. Deswegen verwenden wir nur ausgewählte Naben von hoher Qualität, wie bspw hope, ChrisKing, SON, Bitex u.a. Leichtlaufende Industrielager moderner Naben sorgen für schnelldrehende Laufräder und es kann zwischen verschiedenen hochwertigen Naben und Felgen ausgesucht werden.

Felgen für Gravel & Road Bikes, MTB und ebikes, Cargo Bikes und Liegeräder. Felgen, die bis zu 150 kilo halten oder Felgen die besonders aerodynamisch und stabil sind - für jedes Rad die richtigen Laufräder!

Wir verbauen nur Felgen ausgewählter Hersteller von hoher Qualität, wie Kinlin, Fratelli, Radiale, u.a.

Sapim Spokes in allen Varianten und Längen in Verbindung mit Sapim Polyax oder DoubleSquare Nippeln, aus Messing oder Aluminium sorgen für eine sichere Verbindung von Nabe und Felge

Einspeichen und Laufradbau aus Leidenschaft

Individuell abgestimmte Komponenten

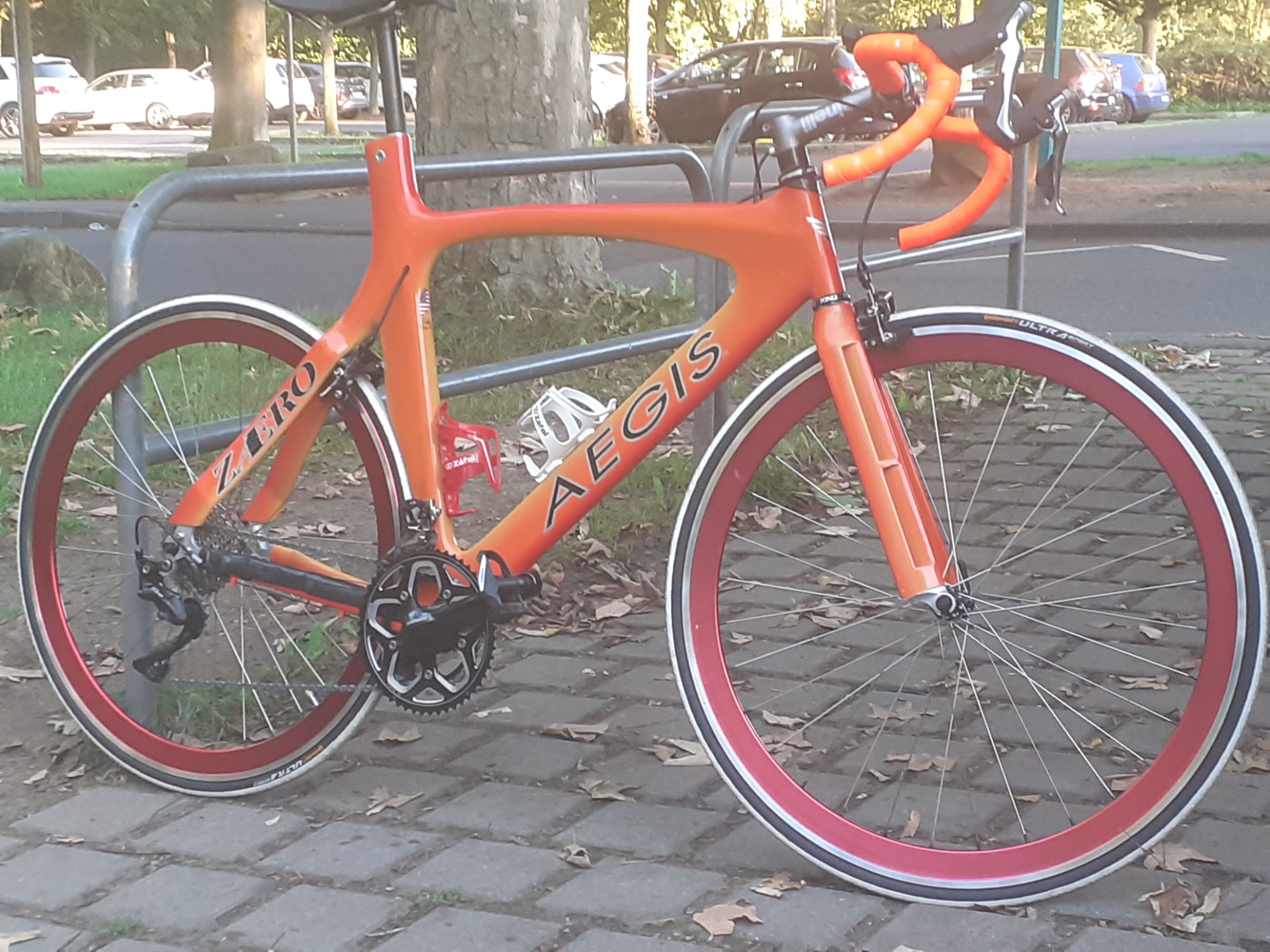

Für jeden Einsatzbereich den optimalen Laufradsatz mit individuellen Komponenten! Ob Sie mit einem leichten aber dennoch aerodynamischen Roadbike Laufradsatz dem Gegenwind Paroli bieten wollen oder ob Sie für Ihr emtb einen robusten bis zu 150kilo belastbaren Laufradsatz benötigen, nichts ist unmöglich!

Beste Qualität

Jedes Laufrad wird von Hand eingespeicht, mit einer gleichmäßig hohen Speichenspannung zentriert und unter Verwendung moderner Werkzeuge entsteht ein stabiles, für den jeweiligen Einsatzbereich optimiertes Laufrad. Jedes Laufrad wird auf perfekten Rundlauf und Mittigkeit zentriert und die Speichenspannung jeder Speiche wird mit einem Tensiometer gemessen und in einer pdf Datei dokumentiert.

Planung und Beratung

Profitieren Sie von meiner jahrzehntelangen Erfahrung und umfangreichem Fachwissen im Aufbau von Laufrädern und der Auswahl der auf den Einsatzbereich abgestimmten Komponenten!

Garantie

Unabhängig von der Herstellergarantie der verbauten Komponenten vergeben wir eine lebenslange Garantie gegen Speichenbruch für den Erstbesitzer.

Einschränkung der Garantie auf 3 Jahre bei:

Hinterräder mit weniger als 28 Speichen
Laufräder mit straight-pull Speichen (kein J-Bent)
Über 150 kg Systemgewicht (Fahrergewicht plus Fahrrad, Gepäck und Anhänger)
Laufräder mit Getriebenaben in Kombination mit Felgen, deren Nippelsitz nicht richtungsweisend gebohrt ist, oder deren Nabenflansch zu dünnwandig ist
Laufräder mit Nabenmotoren (VR/HR) deren Speichenbett im Nabenflansch nicht passgenau ist oder die Speichen in zu steilem Winkel sind
